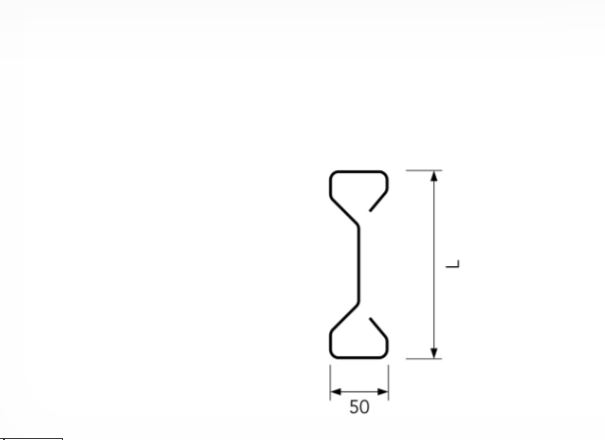

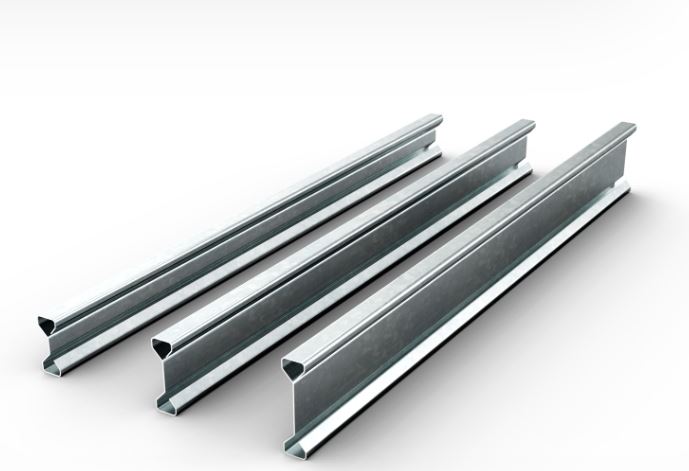

Profil Sigma - pane si rigle
Profilele metalice cu pereți subțiri Sigma reprezintă o inovație în domeniul structurilor metalice pentru hale industriale ușoare. Profilele Sigma sunt utilizate în principal ca panouri și șine, având avantajele caracteristicilor mecanice date de geometria lor. Se recomandă utilizarea lor în combinație cu profilele Kontibeam (care sunt principalele cadre de rezistență). Toate legăturile elementelor structurale se realizează cu șuruburi, asigurând o asamblare rapidă și ușoară la fața locului.
Profilele Sigma sunt profile laminate la rece cu pereți subțiri.
Respectați EuroCode 3, Anexa 1.3 (Reguli generale - Reguli suplimentare pentru profilele formate la rece cu pereți subțiri și tablă).
Oțel de calitate Fe E320 G, cu limită de curgere (fyb) 320 M/mm2 și limită de curgere (fu) conform EN 10417.
Dimensiuni:
L=130 mm. Grosimi în 1,5; 2,0; 2,5 mm
L=160 mm. Grosimi în 1,5; 2,0; 2,5 mm
L=200 mm. Grosimi în 2.0; 2,5 mm

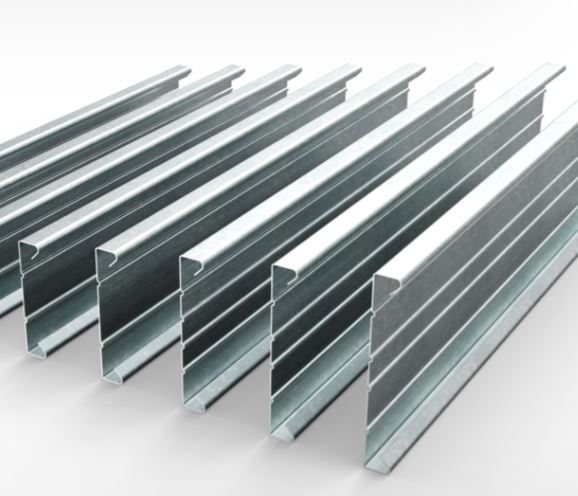

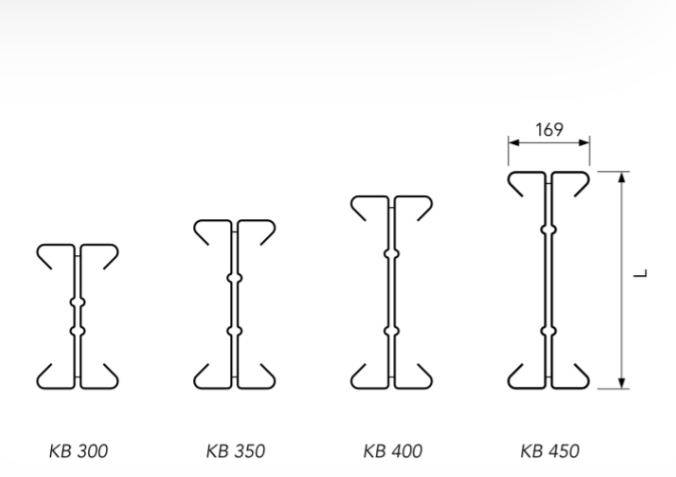

Profil KB
Profilele KB pot fi utilizate ca grinzi de cadru longitudinal, precum și ca elemente pentru cadrele principale de rezistență (stâlpi și grinzi). Pentru stâlpi și grinzi de cadru se recomandă utilizarea profilelor asamblate spate în spate. Toate conexiunile elementelor structurale sunt realizate cu șuruburi, permițând asamblarea ușoară și rapidă la fața locului.
Profilele KB sunt profile laminate la rece cu pereți subțiri.
Respectați EuroCod 3, Anexa 1.3 (Reguli generale - Reguli suplimentare pentru profilele formate la rece cu pereți subțiri și tablă).
Calitatea de oțel utilizată este FeE320G cu limită de curgere (fyb) 320 N/mm și limită de curgere (fu) conform EN 10417.
Rezistenta la coroziune, se foloseste otel zincat Z 275 EN 10147 si A1/95.
Profilele sunt produse în grosimi de 1.5,5.0mm cu toleranțe conform EN 10143.
Dimensiuni: L = 250, 300, 350, 400, 450, 500, 550, 600

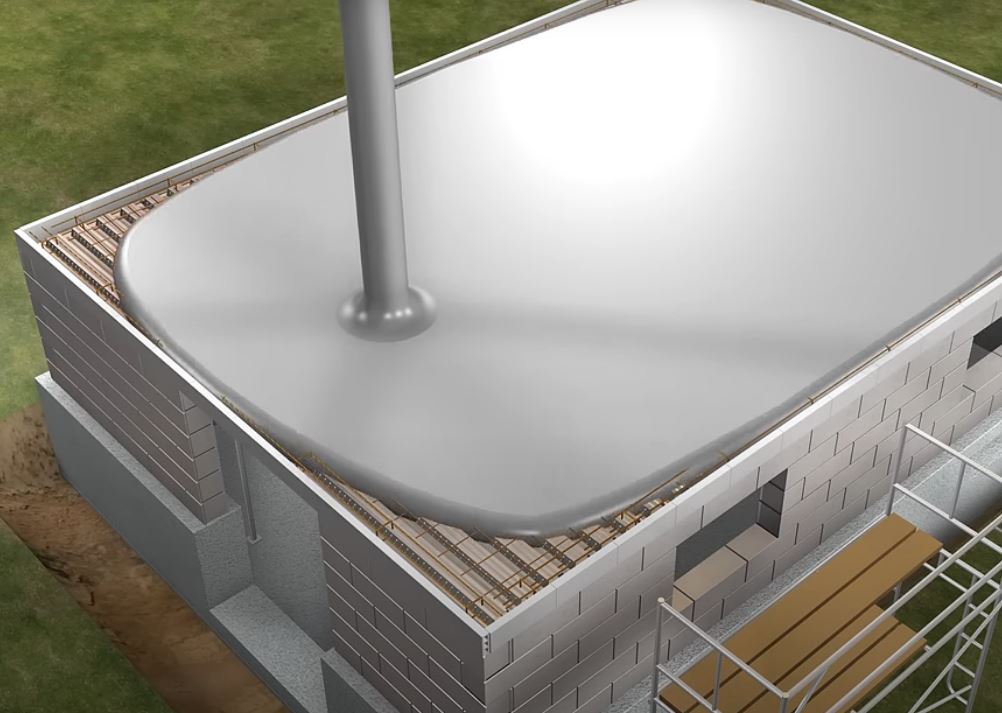

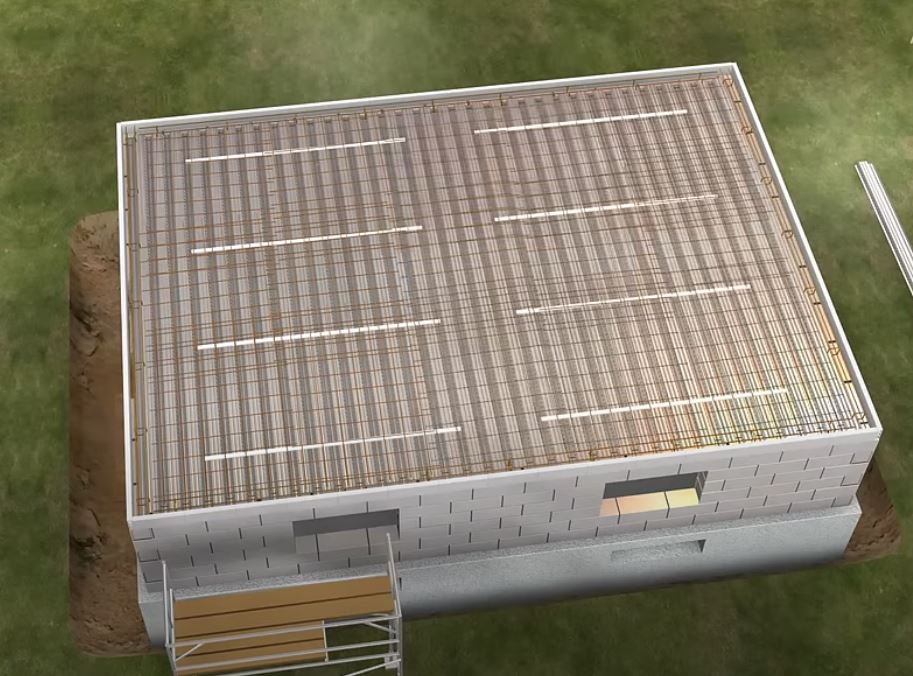

Cofraje pierdute din foi de otel pentru placi de beton.
Adresabilitate in urmatoarele faze constructive:
Separarea podelelor, pardoseli acustice, pardoseli rezistente la foc, podele industriale flexibile și demontabile IFD (SLIMLINE de exemplu)
Pardoseli structurale, baie și camere umede (baie), gresie, piatra naturala, terrazzo pe pardoseli din lemn.
Încălzire în pardoseală (UFH), etaje la mezanin, podele înalte, parter ridicat
Profilul stabil dimensional asigură o potrivire exactă între foi. Scurgerile între cusăturile suprapuse nu vor apărea chiar și atunci când se utilizează beton cu înclinare mare sau o șapă lichidă autonivelantă. O sarcină optimă de umplere poate fi realizată și cu geometria specială în formă de S, iar foaia cu coadă de rândunică poate fi parcursă în siguranță în timpul fazei de implementare.
Informații tehnice
Greutate proprie redusă (de la aproximativ 45 kg/m2)
Sarcină admisă mare
Grosimea podelei de la 36 mm
Ușor de instalat
Izolator fonic
Rezistenta la foc de pana la 120 de minute
DECLARATIE DE PERFORMANTA
INSTRUCTIUNI DE INSTALARE SI FIXARE

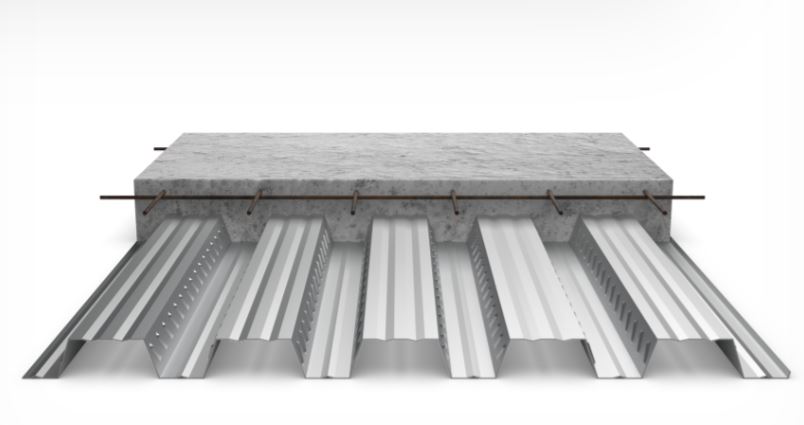

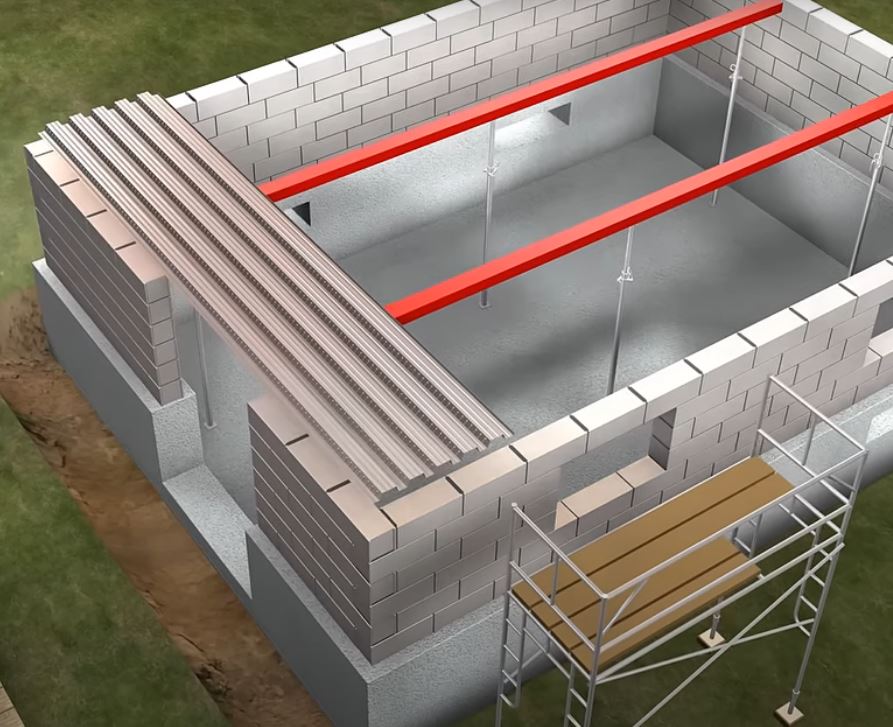

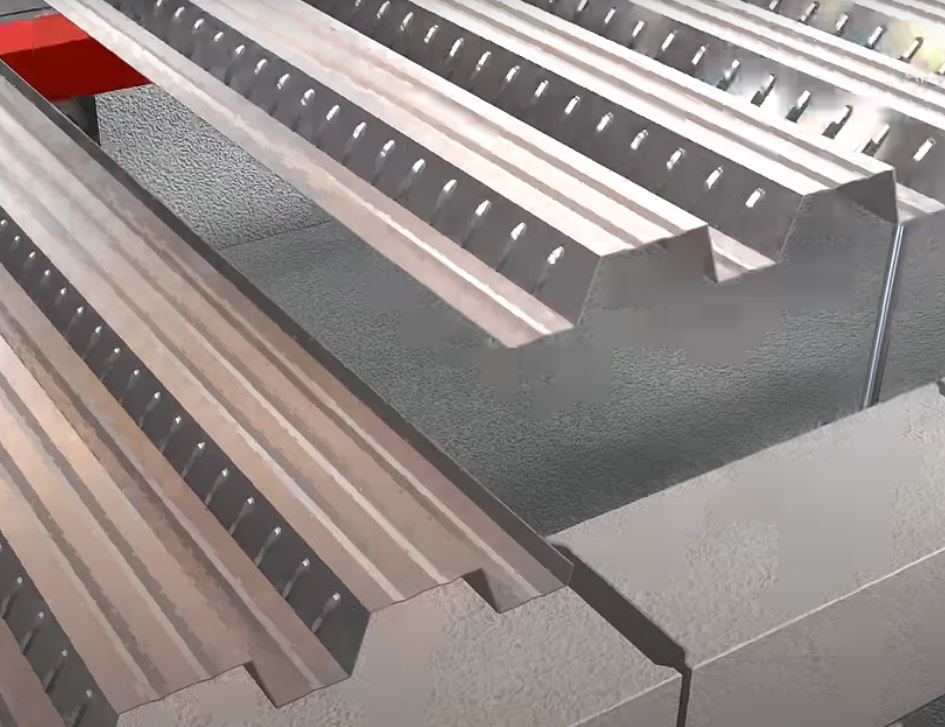

Cofraplus® 60
Cofraplus® 60 este una dintre cele mai populare podele compozite. Cu forma sa trapezoidala, sistemul de podea metalica permite transport si depozitare eficient. Pardoseala din oțel se întinde fără sprijin până la 3,40 m și reduce considerabil greutatea proprie a plăcii finale în comparație cu orice soluție prefabricată de beton.
Întinderi maxime de până la 3,40 m fără suport și până la 6,50 m cu recuzită.
Reducere cu 30% a greutății în comparație cu o pardoseală prefabricată din beton comparabilă
Opțiunea a 2 lățimi diferite de huse pentru a asigura o instalare simplă și rapidă:
1035 mm cu 5 nervuri sau 828 mm cu 4 nervuri
Costuri reduse ale structurilor de susținere datorită reducerii greutății
Performanță acustică cu valori Rw de la 46 dB la 53 dB aprobate de CSTB
Perfect stivuit pentru transport și depozitare eficient la șantier
Pardoseala metalica are un strat metalic performant ZMevolution®
Pardoseala poate fi pre-perforată pentru a trece conectorii de forfecare ai grinzii de oțel compozit

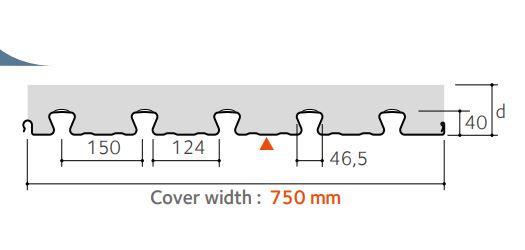

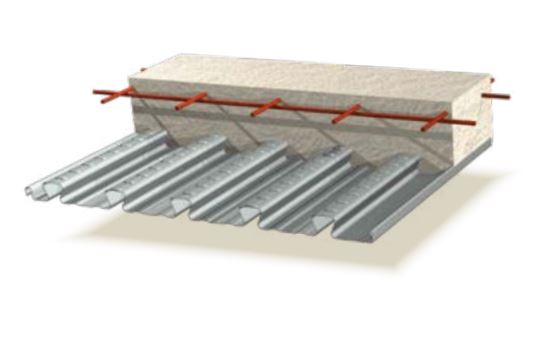

COFRASTRA 40
Cofrastra® 40 este o tablă de profil din oțel cu geometrie în coadă de rândunică destinate realizării plăcilor compozite
Legătura de forfecare longitudinală dintre beton și profilul realizat prin gofrare și secțiunea sa în coadă de rândunică dă o armare suplimentară la construcția plăcii.
Profilul servește ca cofraj în timpul turnării betonului și permite realizarea de economii la nivelul stratului inferior de armare.
Cofrastra® 40 permite construirea plăcilor foarte subțiri și ușoare, sau structuri destul de masive, similare cu armarea standard
plăci de beton folosind-o mai mult ca cofraje pierdute.
Geometria sa coadă de rândunică asigură o aderență foarte bună și Sistemul de cleme Cofrafix permite suspendarea echipamentelor de construcție,conducte sau tavane false... fără dibluri, știfturi sau găurire.

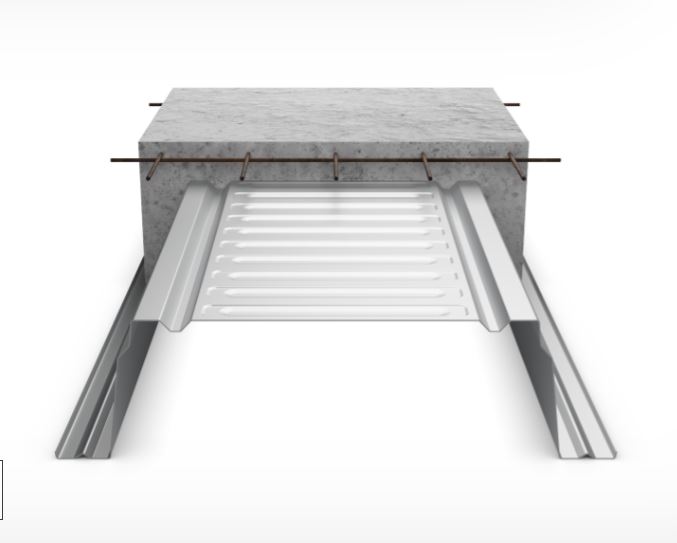

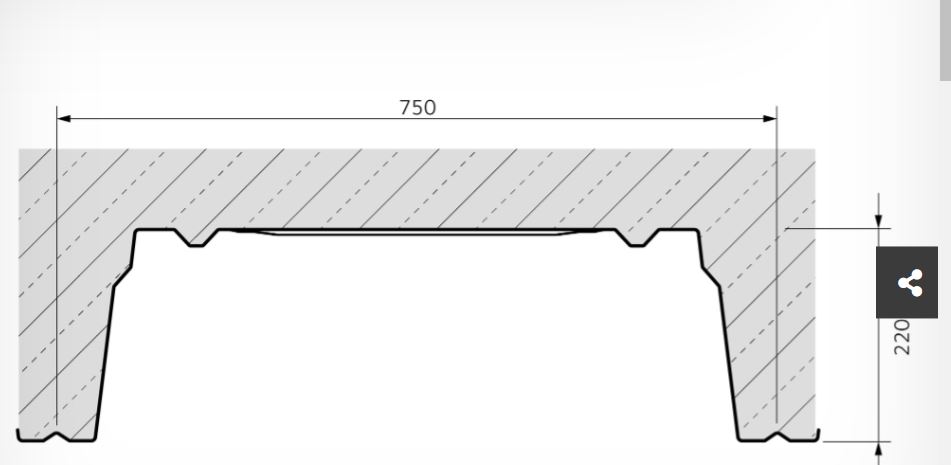

Cofraplus® 220
Pardoseala aditivă Cofraplus® 220 combină rezistența ridicată a pardoselii brevetate din oțel laminat adânc cu cea a plăcii de beton armat. O instalare ușoară și rapidă, ușurință și, în special, deschideri mari sunt caracteristicile acestui proces, oferind caracteristici libere pentru orice aplicație.
Permite deschideri ale podelei de până la 5,50 m fără sprijin și până la 9,0 m cu sprijin în timpul betonării
Foarte flexibil în utilizare: profil ușor cu 12,5 kg/m care îl face plasabil manual, reducând astfel costurile legate de echipamentul de ridicare
Compatibilitatea cu structuri din oțel, beton sau lemn îl face potrivit pentru construcții noi, extinderi și renovări
Rezistență la foc de 60 până la 120 min datorită integrării simple a barelor de armare în nervură

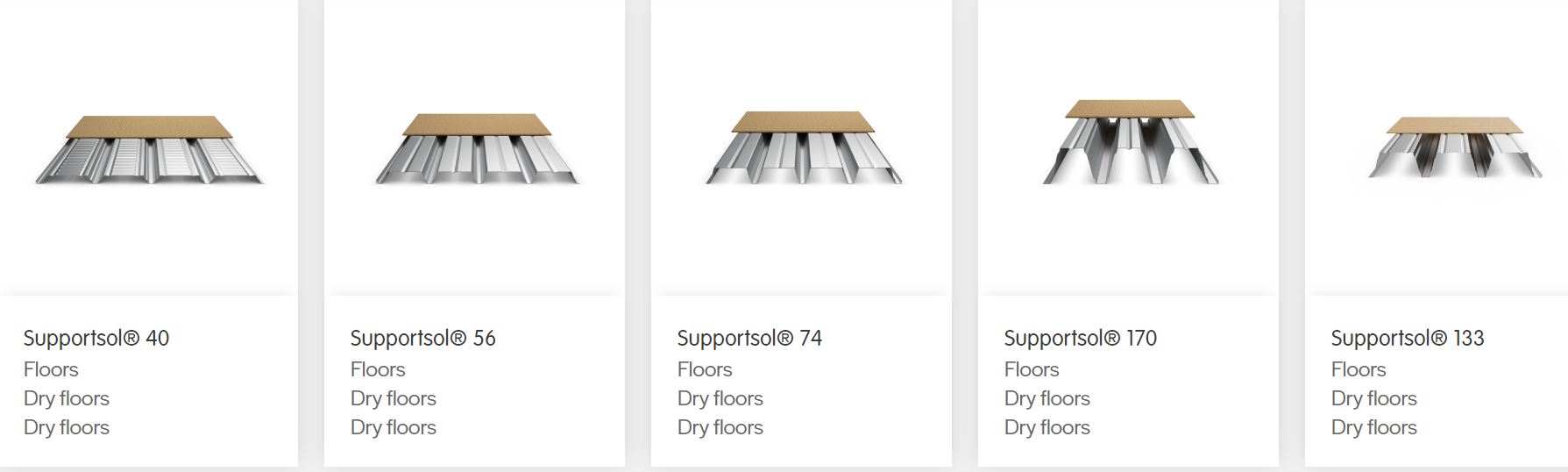

Supportsol - pardoseli uscate
Constă dintr-un profil trapezoidal acoperit cu un panou de lemn înșurubat pe flanșa superioară a profilului. Placa suplimentară de lemn conferă rigiditatea și rigiditatea necesare complexului formând un sistem de pardoseală uscată neizolată.
Permite o construcție foarte subțire și zveltă
Oferă diferite intervale de reazem in functie de fiecare profil
Este o construcție ușoară, cu o greutate de 7,0 până la 12,0 kg/m²
Nu aveți nevoie de beton
Instructiuni De Instalare:
Avantaje:
