Panouri de gips carton radiante cu agent termic, pentru incalzire si racire pereti si tavane

Tavanele radiante și beneficiile încălzirii și răcirii prin tavan
Conceptul de tavane radiante se referă la nivelul de căldură care poate fi gestionată eficient într-un spațiu închis. Această noțiune este utilizată în diverse contexte, inclusiv în designul clădirilor, managementul mediului sau sistemele de control al climei.









Eficiența cât și calitatea unui tavan radiant poate fi influențată de mai mulți factori. Dimensiunea și structura spațiului, cantitatea de izolație, numărul de ocupanți cât și tipul de activitate din interiorul spațiului joacă un rol important în randamentul acestora.



Sustenabilitate

Tavanele radiante sau încălzirea și răcirea prin tavan fac parte din sistemele de încălzire cu consum de energie foarte scăzut, având astfel un aport ridicat în susținerea construcțiilor sustenabile moderne.


Ce sunt tavanele radiante...?

Sunt de fapt opusul încălzirii prin pardoseală. Ceea ce le dă un plus, este faptul că, prin tavan se poate realiza și răcirea încăperilor.

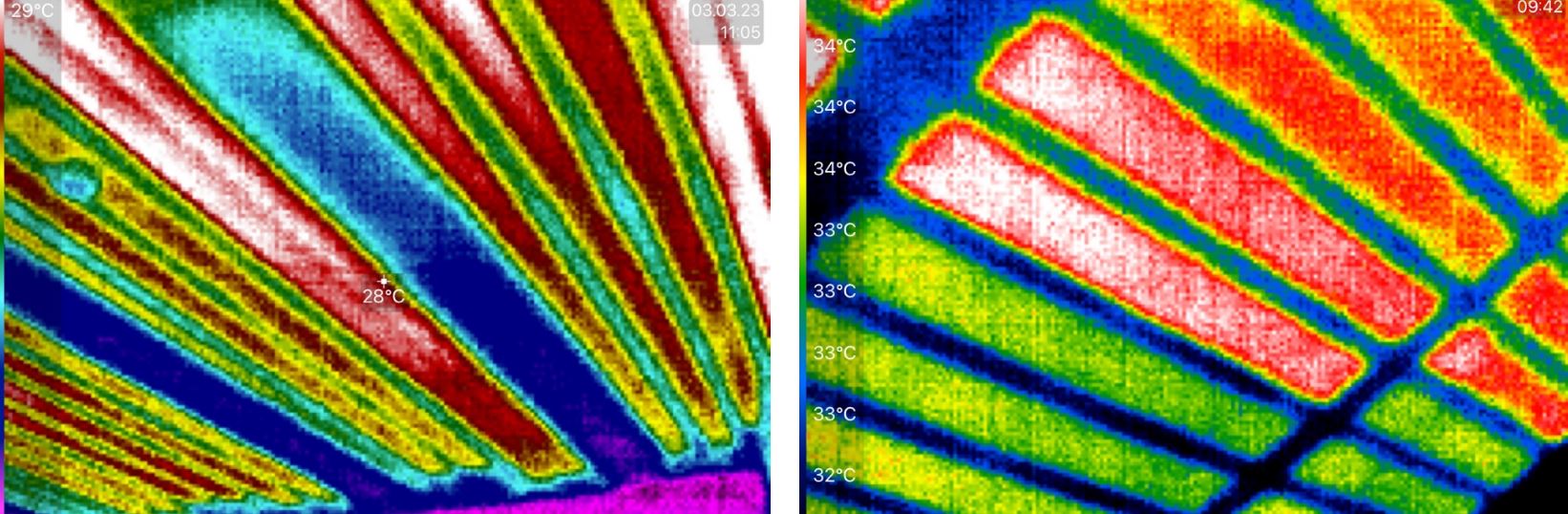

Căldură radiantă, care este cea mai sănătoasă formă de căldură, încălzirea prin tavan nu produce curenți de aer iar căldura se propagă uniform în toată încăperea.


Un alt mod de a înțelege confortul
Prin intermediul sistemele radiante de încălzire realizăm un nou mod de percepe sistemele alternative de încălzire cât și beneficiile acestora.
Pe lângă un climat sănătos putem realiza scutiri consistente la energie prin folosirea sistemelor alternative de încălzire cât și prin funcționamentul acestora la temperaturi joase.
Temperaturile joase și constante reduc considerabil la încălzire, răcire sau ventilație cât și a amprentei de carbon.








Date generale
Normă: DIN EN 14240 / DIN EN 14037
Panou bază: placă gips-carton GKB, 12,5mm, DIN 18181, DIN EN 520
Circuit: țeavă FlexRo PE-RT 8 mm
Greutate: panou plin aprox. 12kg/m² , panou acustic aprox. 9kg/m²
Cantitate apă: aprox. 0,028l/m²
Suprafață activă: 90-95%
Presiune max. lucru: 6 bar
Conductivitate panou: 0,21W/mK
Măsuri: lățime de la 600-1250mm și lungime de la 600-2600 mm
Descriere: panou gips-carton în măsuri date, pentru activarea sistemelor de tavane cu
structură metalică după DIN18168, cât și structuri de tavane casetate după DIN EN 13964, ex.

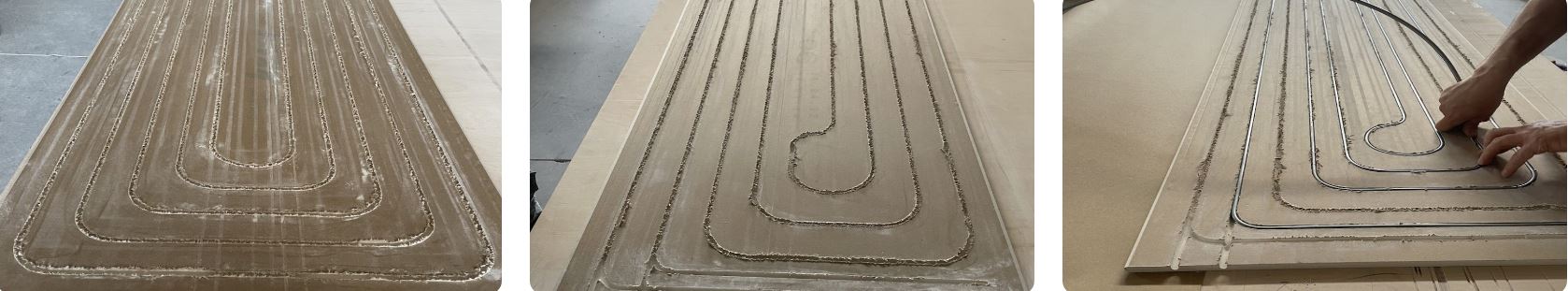

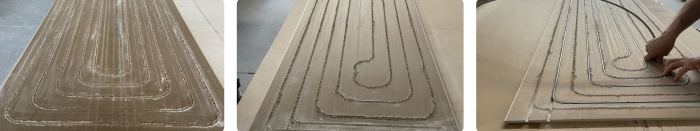

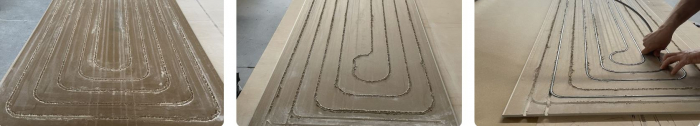

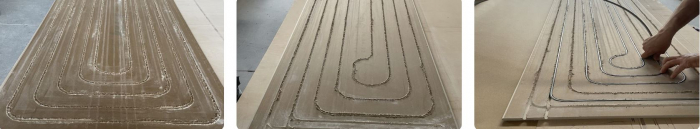

AMF Ventatec, din profil metalic de 24 mm. Canal frezat în placa de gips-carton pentru introducerea în grosimea ei a circuitului din teavă PE-RT de 8mm. Armarea panoului se realizează prin lipirea în prealabil a unei coli de hârtie industrială de 90g/m² sau membrană
textilă SoundTex în cazut unei variante acustice


Performanță răcire

Putere răcire la 8K este de aprox. 48,5 W/m²
Exemplu calcul răcire:
Temperatură încăpere: 26°C, Temp. Tur.: 16°C, Temp. Retur.: 19°C
ΔT = 26 °C - [(17 °C + 19 °C) / 2] = 26 °C – 18 °C = 8 K
Temperatura min. tur 16°C. (limită punct de condensare)









Exemplu calcul încălzire:
Temperatură încăpere: 20°C, Temp. Tur.: 35°C, Temp. Retur.: 30°C
ΔT = [(35°C + 30°C) / 2] - 20°C - = 32,5°C – 20°C = 12,5 K
Temperatura max. de încălzire 40°C
Putere încălzire la 12,5K este de aprox.
62W/m



Modul compus din placă gips-carton de 12,5 mm și țeavă cu diametrul de 8 mm, tip PE-RT 5 straturi cu barieră de oxigen, încorporată în masa plăcii.
Panouriile se livrează ca si dimensiuni standard, adaptate la dimensiunile sistemelor de construcție cu gips-carton, după cum urmează:
Pentru panourile cu o grosime de 12,5 mm se folosește placa standard cu lățimea de 600 mm.


Cele de 15 mm se realizează din placile cu o lățime de 1200 mm.
• Pentru placă 15mm grosime cu teavă de 10 mm, adaos de 10%.
• Prețurile afișate sunt pentru panou gips-carton inclusiv fitinguri de conectare la coloana de
