Garduri tip panou sandvis perforat pentru izolatie fonica

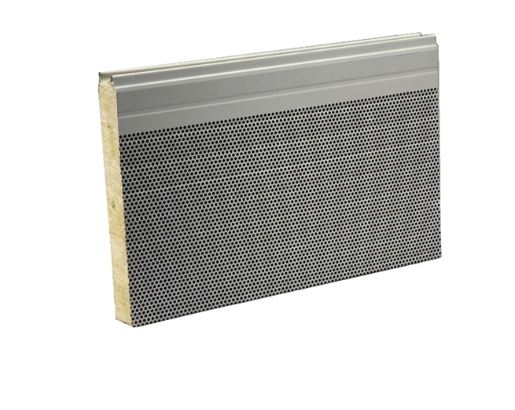

Bariera metalică antifonică   este compusă dintr-o tablă galvanizată pe partea exterioară și tablă perforată pe partea interioară.
Culoarea standard pe ambele părți este RAL 9002 ( crem deschis ) dar ambele părți pot fi vopsite în orice culoare RAL (de către terți) pentru a se potrivi diferitelor cerințe ale proiectului.
Cele două capete ale barierei metalice sunt formate corespunzător (mascul-femelă), pentru a obține o etanșare fonică perfectă, dar și pentru a îmbunătăți rezistența la încovoiere a acesteia.












Bariera metalică antifonică  este compusă dintr-o tablă galvanizată pe partea exterioară și tablă perforată pe partea interioară.proiectarea barierei metalice de zgomot
Culoarea standard pe ambele părți este RAL 9002, dar ambele părți pot fi vopsite în orice culoare RAL (de către terți) pentru a se potrivi diferitelor cerințe ale proiectului.
Cele două capete ale barierei metalice sunt formate corespunzător (mascul-femelă), pentru a obține o etanșare fonică perfectă, dar și pentru a îmbunătăți rezistența la încovoiere a acesteia.

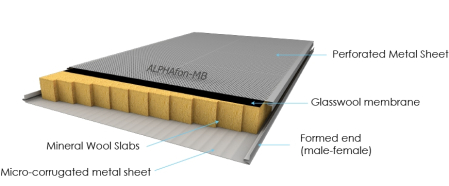

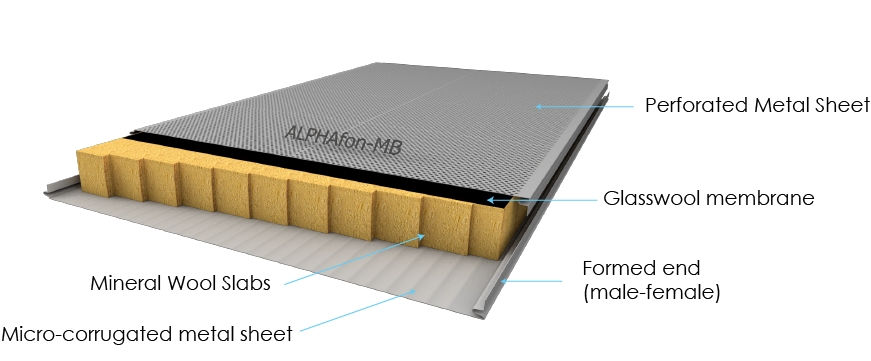

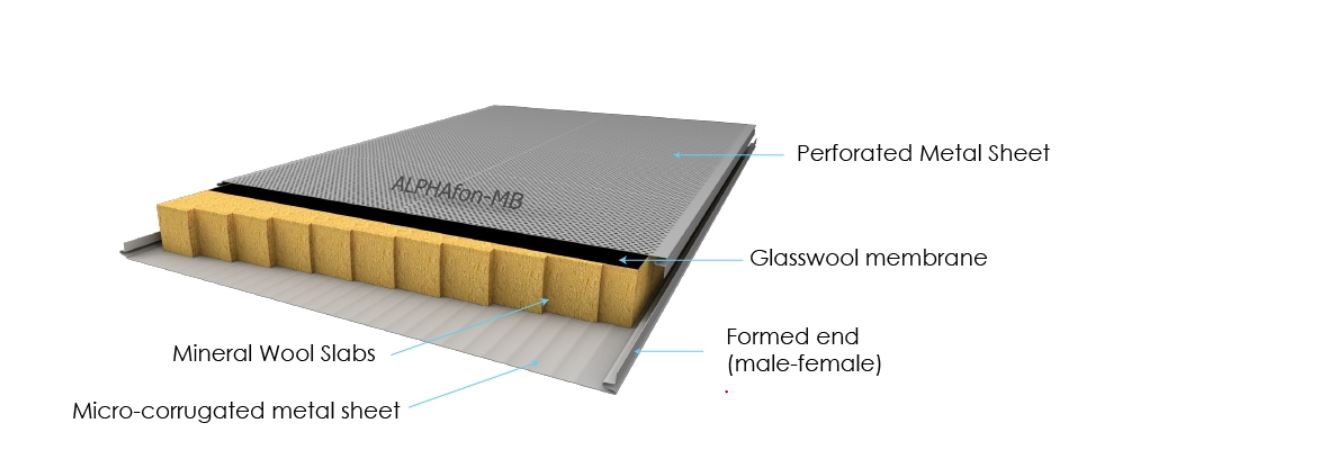

Panourile laterale fonoabsorbante sunt elemente structurale compozite autoportante, formate din două foi de oțel profilate, între care se introduce un tip special de vată minerală. Între miezul de vată minerală și tabla perforată se aplică o vată de sticlă neagră specială. Acestea pot fi aplicate pe placarea laterală a clădirilor, în poziționare orizontală și verticală, dar și ca tavan suspendat, întorcând întotdeauna partea foii perforate spre sursa de zgomot, lăsând șurubul în punctele de susținere, oferind o absorbție acustică sporită în combinație cu izolație fonică, estetică ridicată, izolație termică, rezistență la foc și impermeabilitate absolută.









La interior, este umplut cu material fonoabsorbant, vată minerală hidrofobă, cu densitatea corespunzătoare, acoperit cu o pânză subțire de vată de sticlă.
Protecție fonică împotriva zgomotului din trafic (mașini, trenuri, mașini zgomotoase, chillere, turnuri de răcire etc.)
Ușor de instalat
Durabilitatea la condițiile de mediu externe
Absorbție acustică ridicată (pe o singură parte)
Poate fi vopsit în orice culoare


Instalare
Barierele metalice  pot fi instalate glisant pe profil de fier, din dublu T special format (HEA), care se fixează corespunzător pe bază. Barierele metalice pot fi instalate și vertical, cu suporturile adecvate în partea superioară și inferioară.BArierele metalice pot fi cu prindere vizibila ( se vad suruburile autoforante ) sau invizibila ( nu se vad suruburile autoforante )

Prindere vizibila

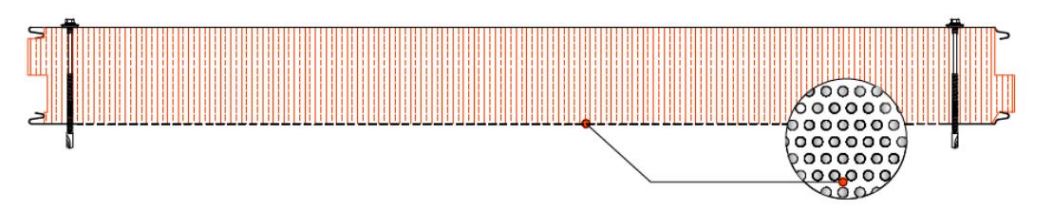

Prindere invizibila

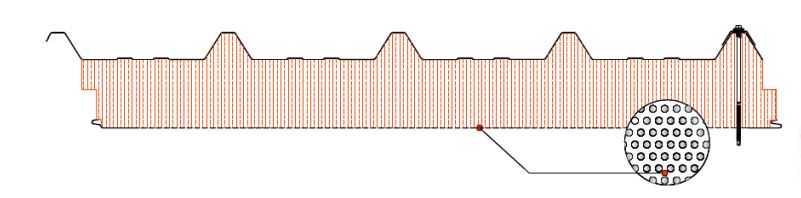

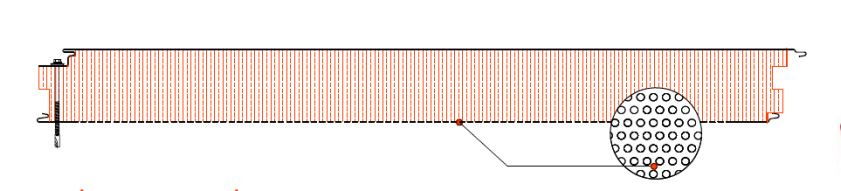

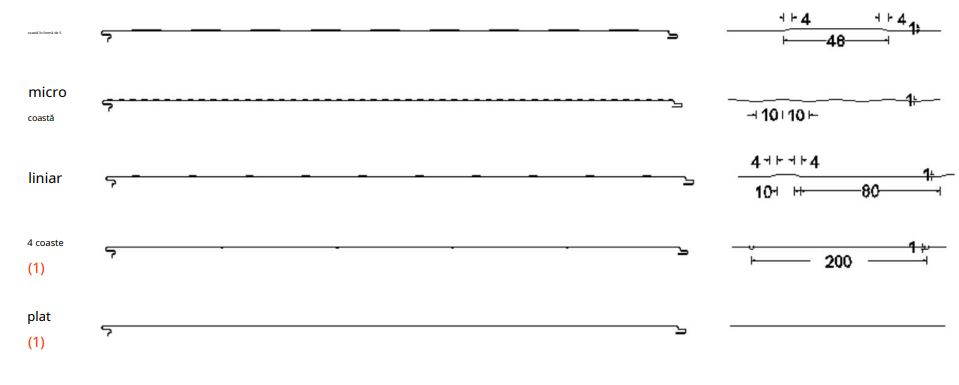

Configurare de laminare externa a tablei neperforate





Materiale de auxiliare necesare, ca re se furnizeaza impreuna cu panourile

Set de șuruburi autoforante cu cap dublu pentru panouri.
Piese speciale din tablă de oțel galvanizată sau tablă de oțel colorată similară panourilor. Mastic hidroizolant rezistent la
foc Sikacryl 621 Fire








Caracteristicile benzii de vată minerală sunt următoarele

Clasa de reactie la foc - clasa A1
Coef de conductivitate termica 0,039 W/ m*K:
Rezistenta la compresiune 90 kPa
Rezistenta la forfecare 45 kPa


În cazul unei bariere fonice rutiere, se recomandă construirea unui perete de beton adecvat la baza barierei. Înălțimea și lungimea barierei metalice pot fi determinate de compania noastră folosind un program PC special, pentru a estima reducerea zgomotului și a decide cea mai bună soluție tehnico-economică.







APLICAȚII

Barierele metalice antifonice   reprezintă o soluție rapidă și economică pentru problemele de absorbție fonică legate de izolarea fonică și rezistența mecanică, atât pentru uz intern, cât și extern, cum ar fi:

piscine
săli de sport
discoteci – pub-uri
școli de muzică

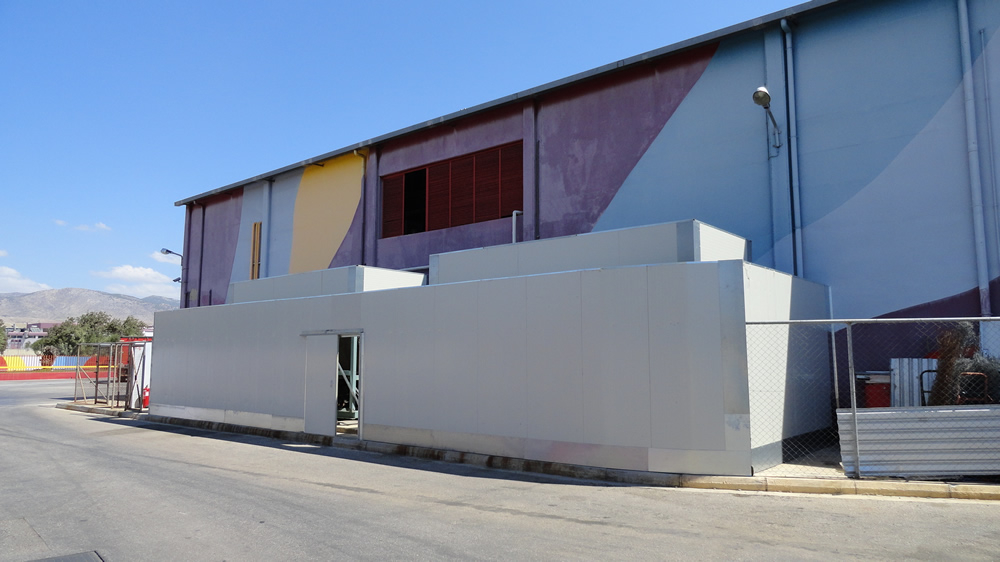

instalații industriale
bariere fonice pentru străzi, pentru a proteja școli, spitale, case

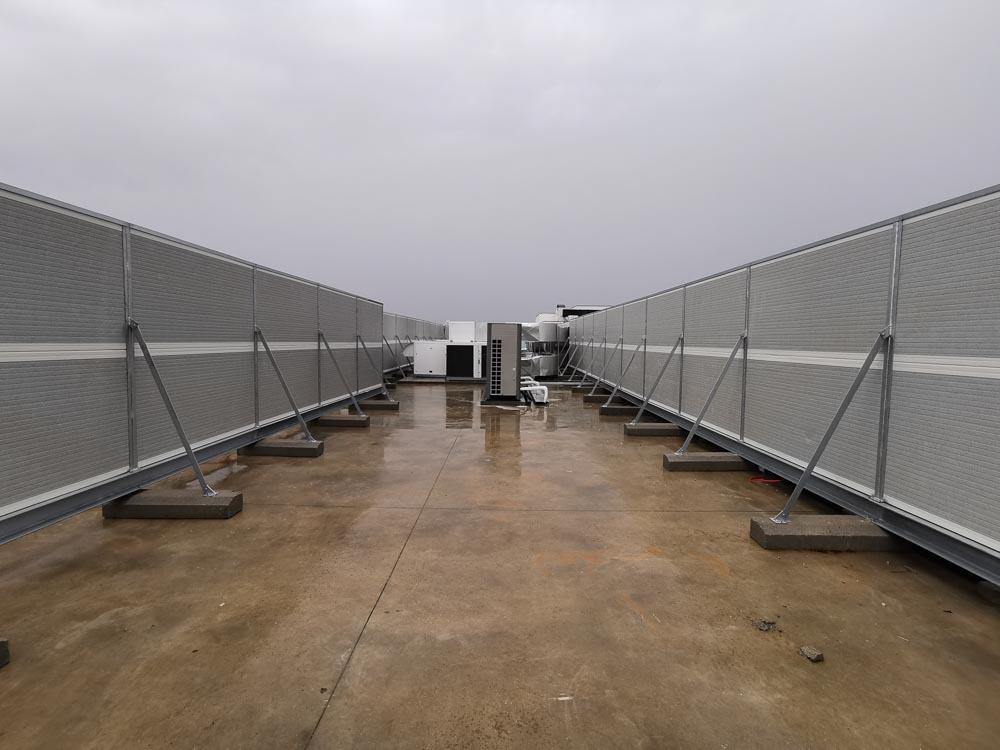

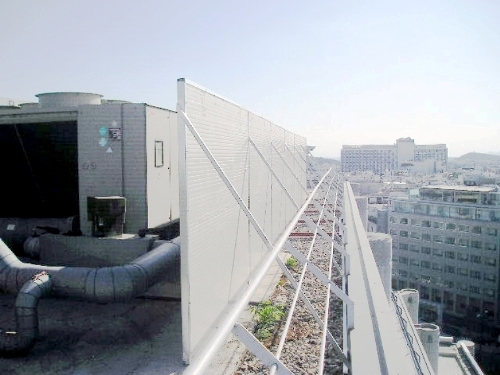

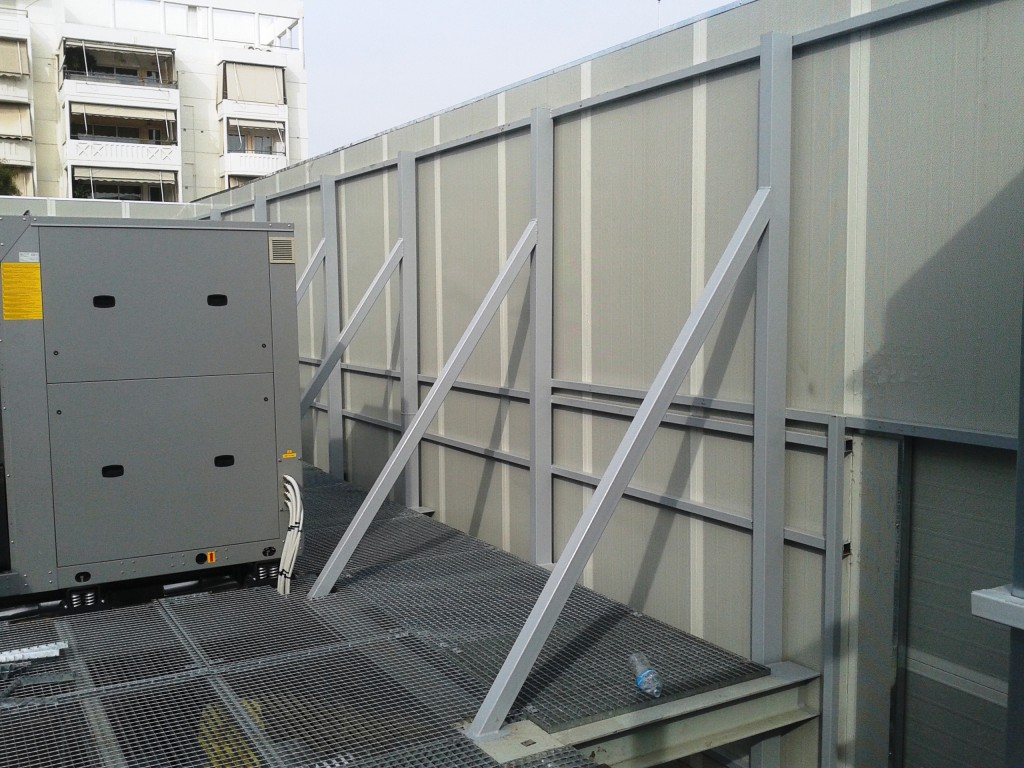

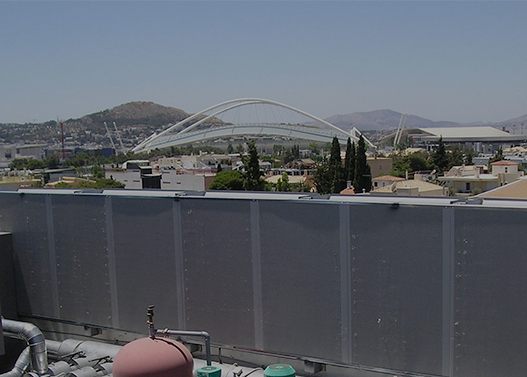

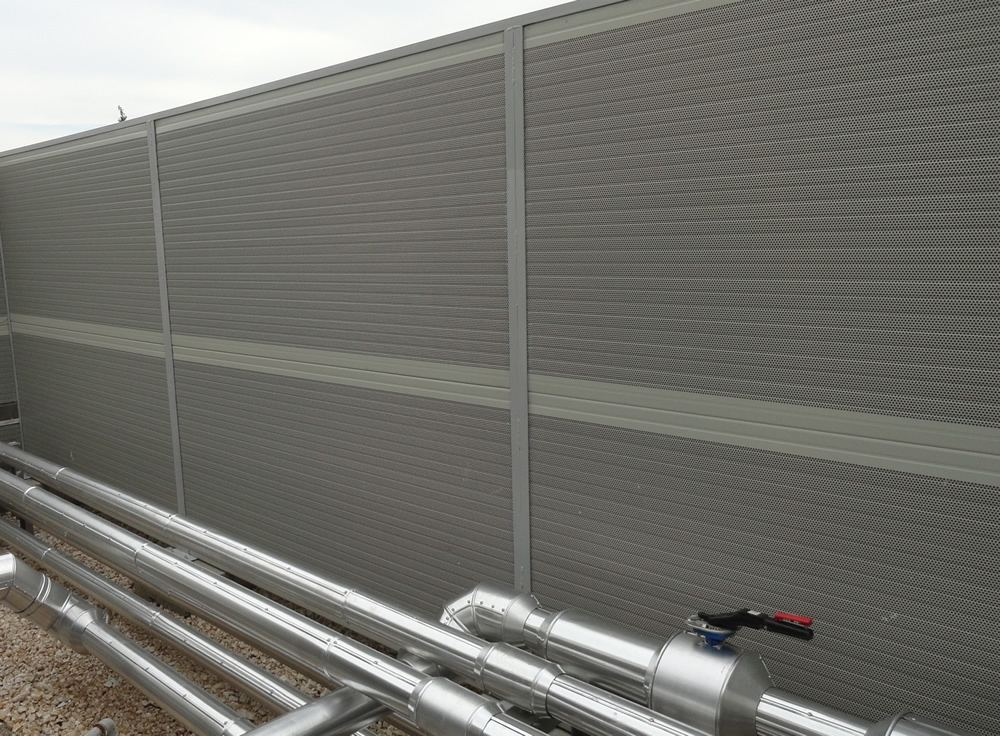

Produsul poate fi utilizat și în controlul zgomotului mașinilor precum: aparate de aer condiționat, turnuri de răcire, chillere etc


.

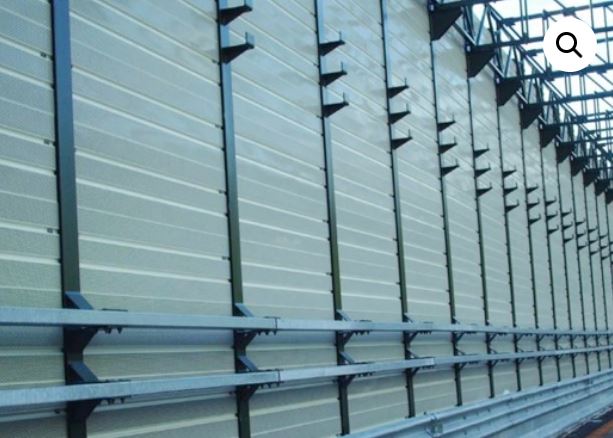

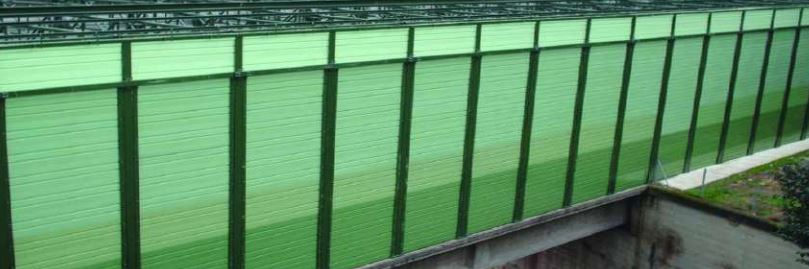

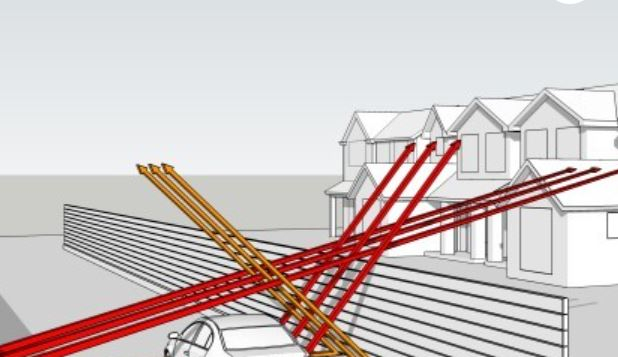

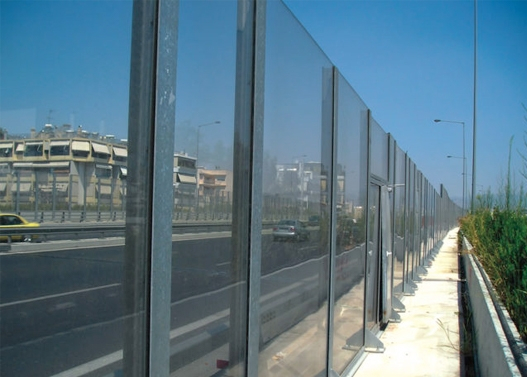

Barieră fonică pentru drumuri

 Zgomot de la autostradăBlocant de zgomot pentru aplicații pe drumuri și autostrăzi Ηχοπετάσματα Οδικού δικτύουBarieră fonică pentru drumuri
O soluție extrem de eficientă de izolare fonică și absorbție a sunetului pentru controlul zgomotului pe autostrăzi sau alte drumuri, căi ferate și alte surse de zgomot mecanic.

Categorie: Control mecanic al zgomotului
Descriere Documente

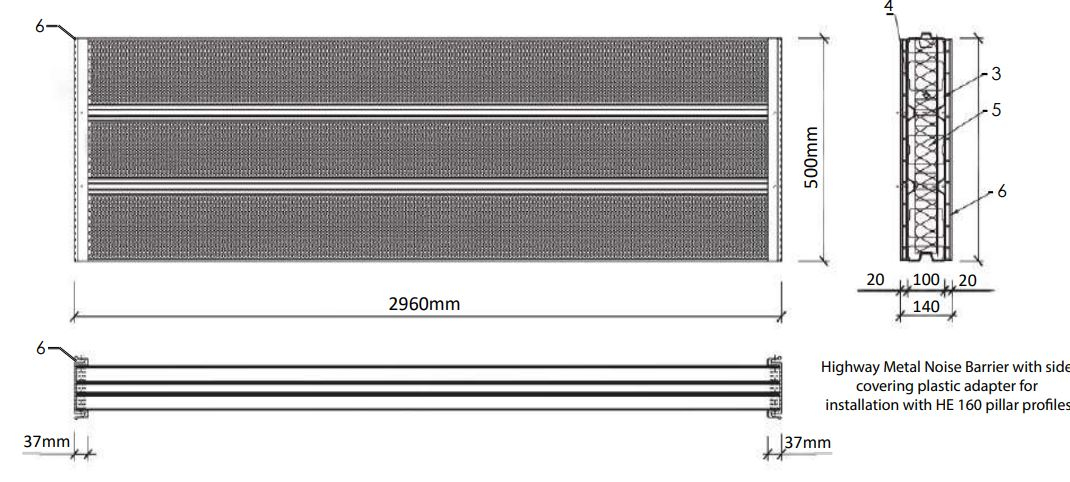

Bariera metalică antifonică  ALPHAfon-HB  este o soluție extrem de eficientă de reflexie acustică (izolare fonică transmisă prin aer) și absorbție a sunetului pentru controlul zgomotului pe autostrăzi sau alte drumuri, căi ferate și alte surse de zgomot mecanic.




ALPHAfon HB.S  – Carcase din tablă metalică compusă specială (COR-TEN)

ALPHAfon HB.A  – Carcase din aluminiu

Bariera metalică antifonică pentru autostradă ALPHAfon-HB  este fabricată din tablă de aluminiu sau tablă metalică compusă specială (COR-TEN) pe partea exterioară și tablă de aluminiu perforată sau tablă metalică compusă specială perforată (COR-TEN) pe partea sursei de zgomot.
Partea superioară și inferioară a barierei sunt formate corespunzător (proiecție - cavitate) pentru a obține o etanșare fonică perfectă, dar și pentru a-i îmbunătăți rezistența la încovoiere.
La interior este umplută cu material fonoabsorbant, vată minerală hidrofugă, cu densitatea corespunzătoare și acoperită cu o pânză subțire de protecție din vată de sticlă.
Bariera metalică antifonică are o mare durabilitate în timp și la radiațiile ultraviolete. Este hidrofugă, constă din materiale incombustibile și poate fi ușor înlocuită, dacă este necesar.
Culoarea standard pe ambele părți este Ral 9002, dar ambele părți pot fi vopsite în orice culoare Ral pentru a se potrivi diferitelor cerințe ale proiectului.

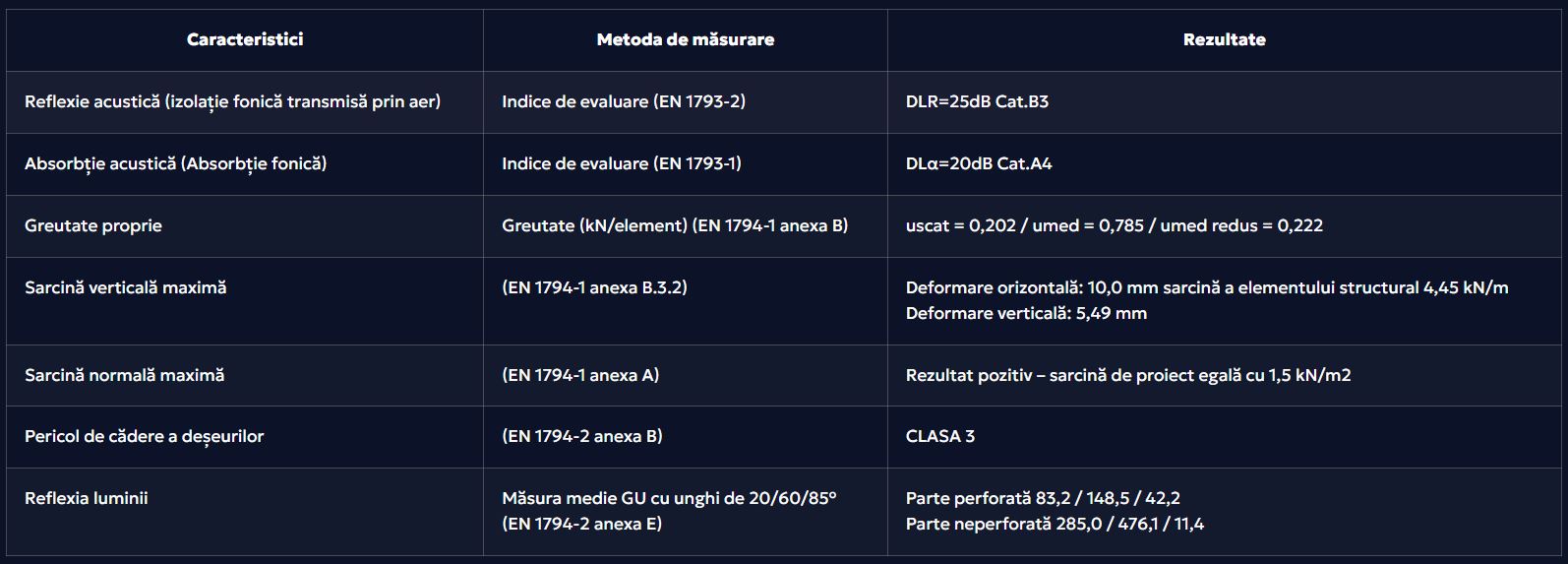

Bariera metalică antifonică  ALPHAfon-HB  îndeplinește toate cerințele standardelor europene ΕΝ 1793-1 și ΕΝ 1793-2 privind reducerea zgomotului și coeficientul de absorbție a sunetului (parametri acustici DLa și DLr).

Instalare

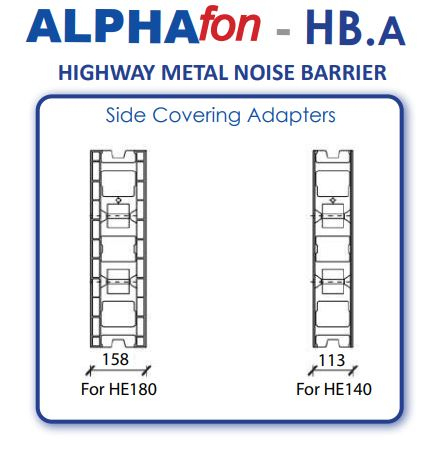

Bariera fonică pentru autostradă  ALPHAfon-HB  se instalează prin glisarea panourilor într-un stâlp metalic cu profil HE, conform studiului structural (utilizarea unor capace laterale din plastic special concepute permite instalarea panoului în stâlpi cu profil HE de diferite dimensiuni).
Părțile superioare și inferioare ale barierei metalice necesită protecție cu învelișuri metalice adecvate.

DESCARCA  AICI CERTIFICATUL TEHNIC
