Schimbator de caldura in sol cu incalzire si racire capilara prin pardoseala, pereti , tavane

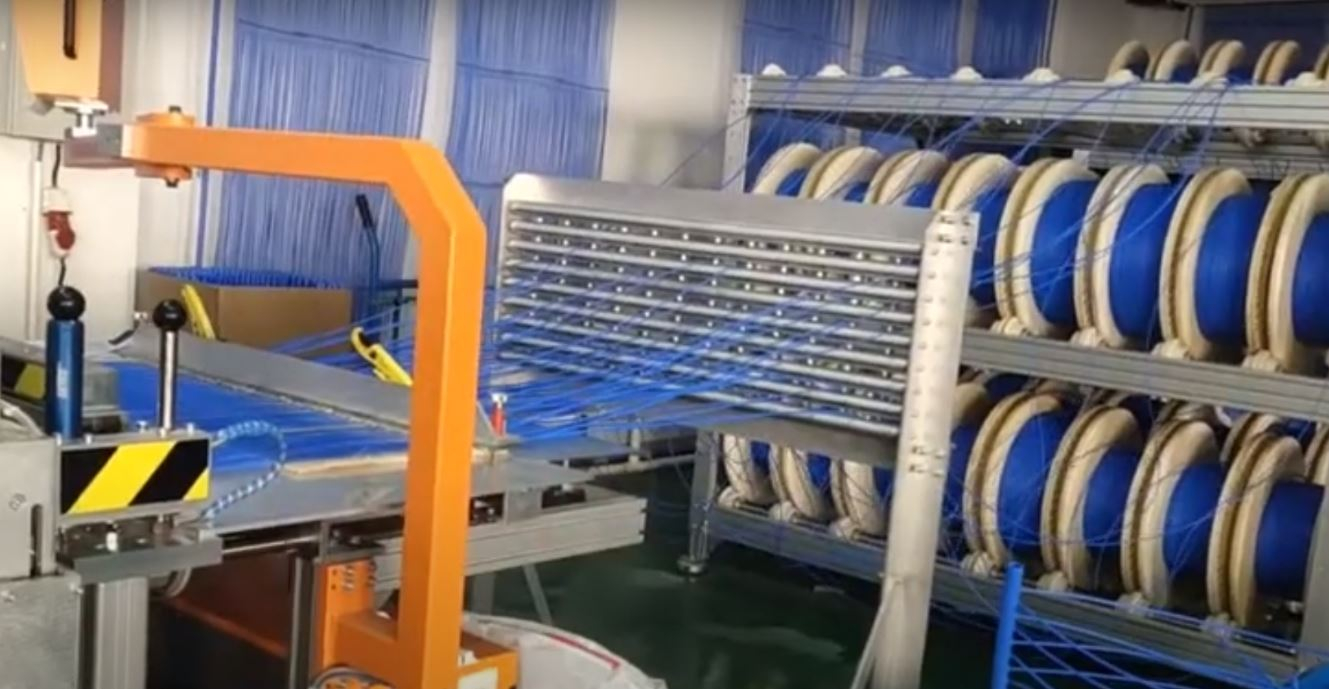

Cel mai ieftin, cel mai performnat, cel mai usor de instalat sistem pentru încălzire și răcire - reteaua de tuburi capilare.

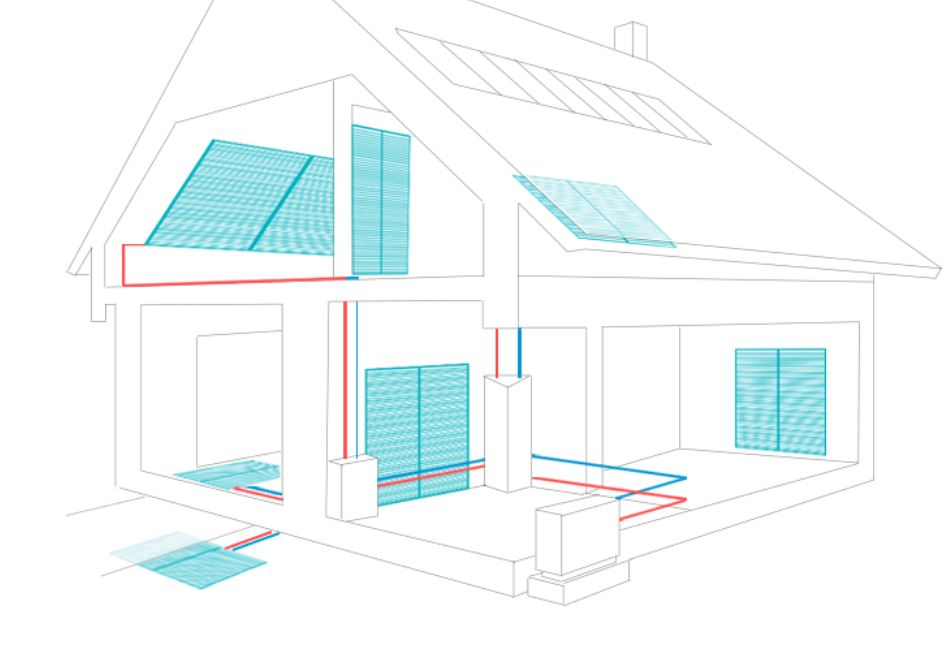

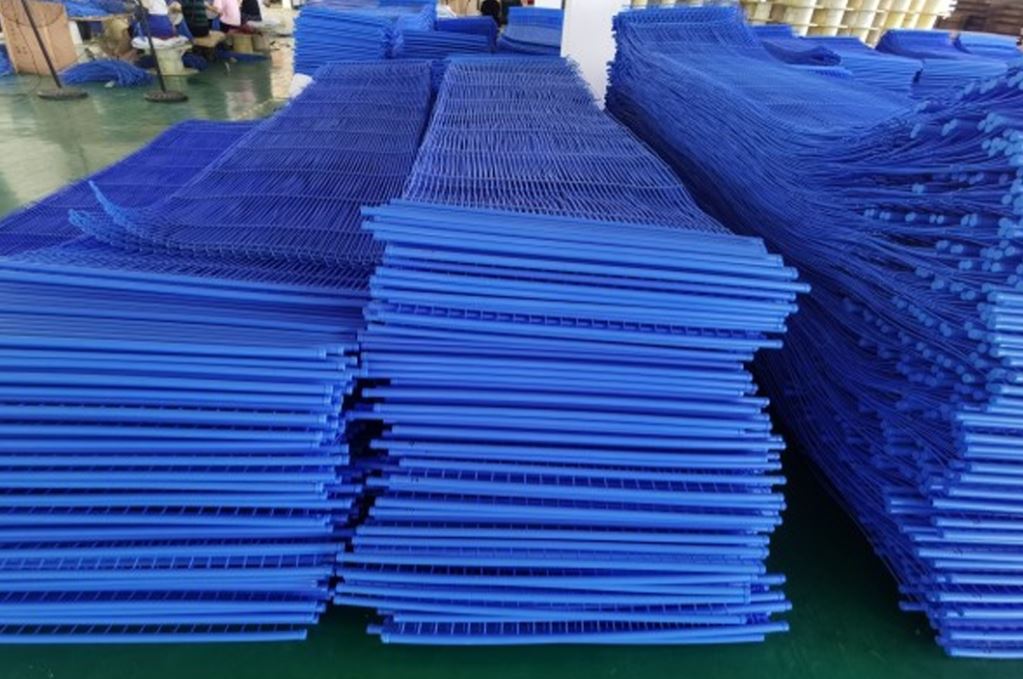

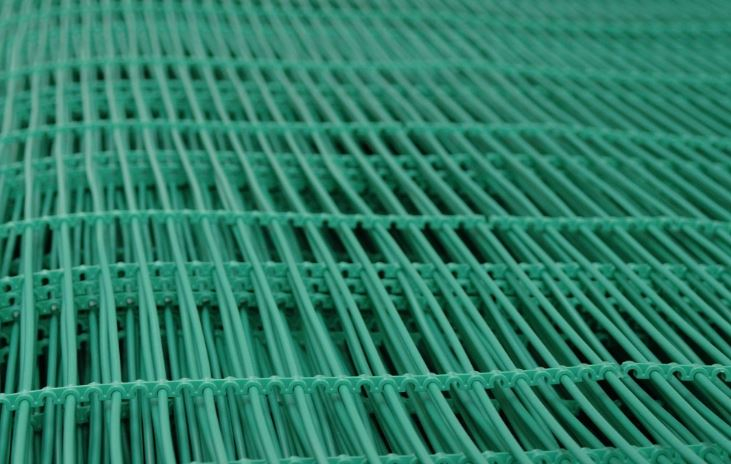

Un sistem complet format din tuburi capilare extrem de performant folosit la

- exterior ca si schimbator de caldura in sol sau in aer - montaj in sol sau in aer
- interior ca element de incalzire si racire a spatiilor interioare -  montaj in oardoseala, in pereti sau in tavane.

Poti sa utilizezi in proiectul taiu, varianta mixta - schimbator de caldura + sistemul de incalzire / racire interioara , doar schimbatorul  de caldura sau doar sistemul de racire / incalzire interioara.




Elementele externe pentru recuperarea energiei geotermale

In sol.

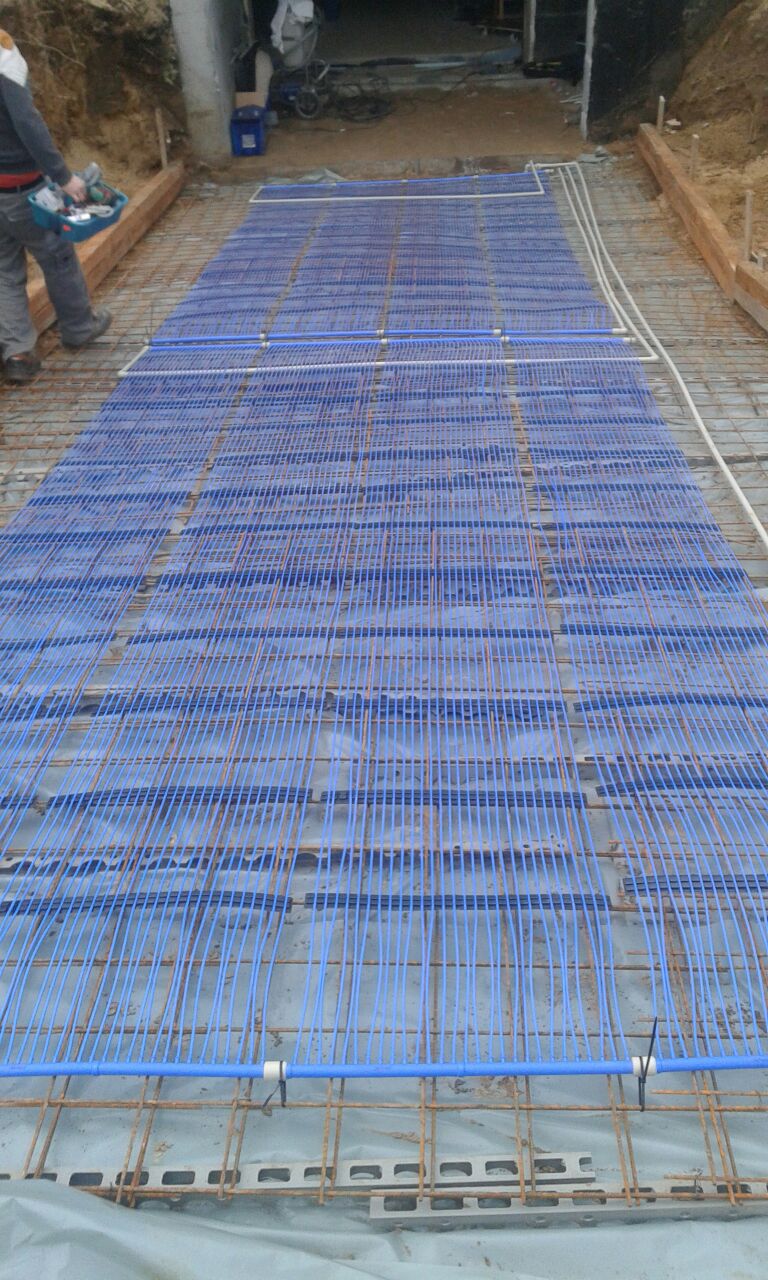

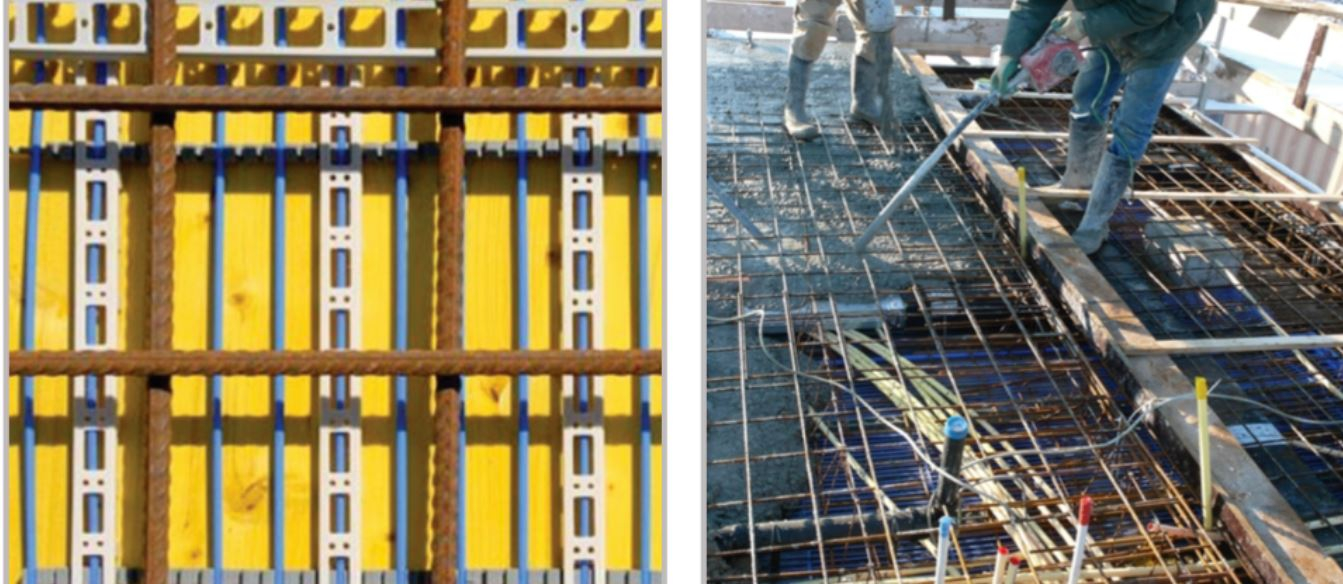

GEO "slab" (beton armat compozit)

Poate fi instalat sub pardoseală (adâncime 0,5-0,7 m), cu putere potențială (30-40 w/m2), soluția este destinată mai ales clădirilor cu consum de energie zero sau aproape zero și în locuri unde nu există teren liber sau posibilitatea de a săpa sau de a foraj mai adânc.


HK-eTank (eBasin)

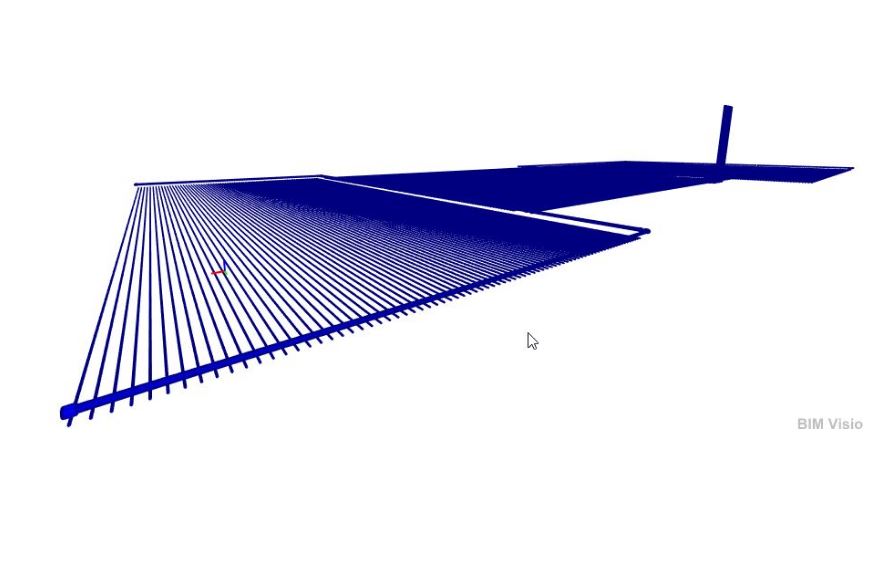

Constă din module capilare 3D, îngropate la adâncimea de 1,5-2 m, cu capacitate potențială 50~80 w/m2, în funcție de apa subterană.


In aer

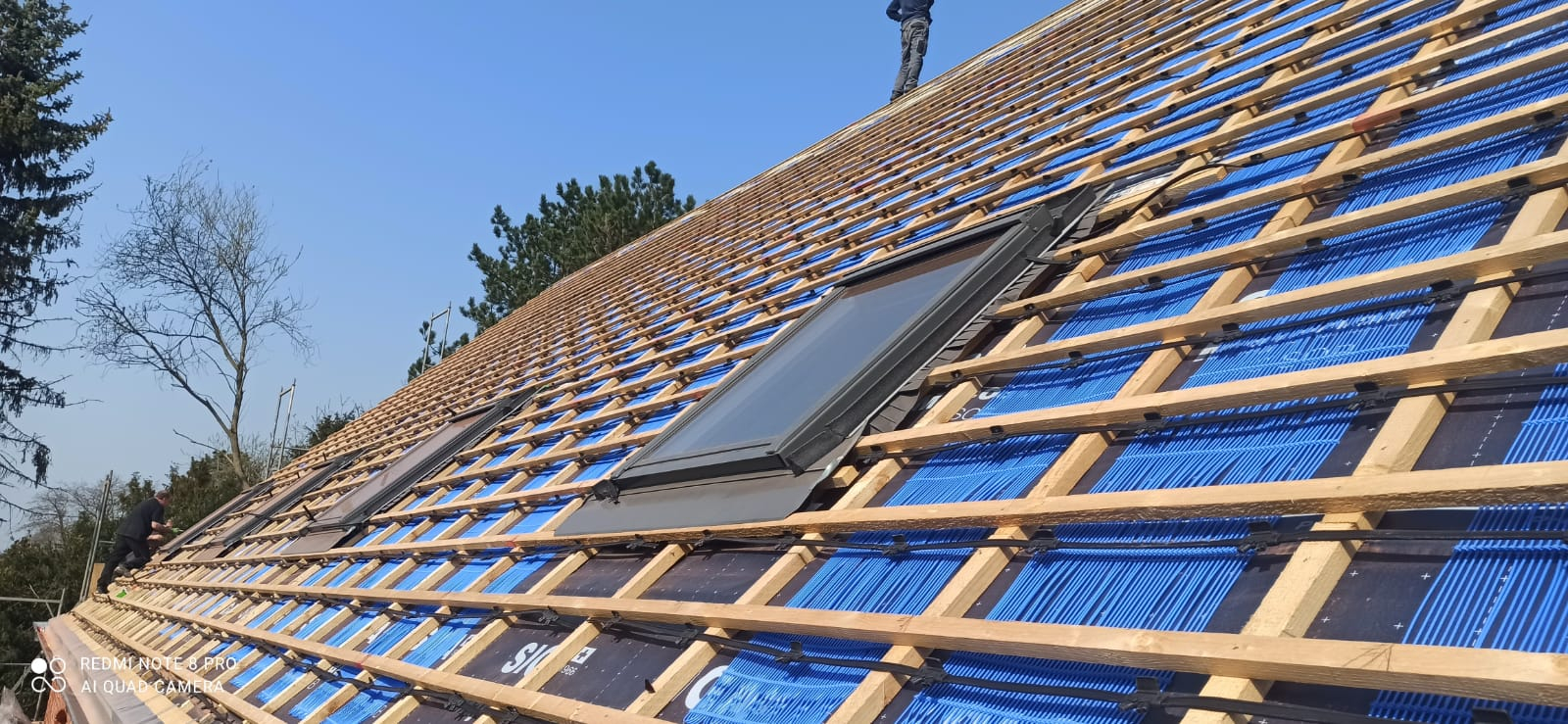

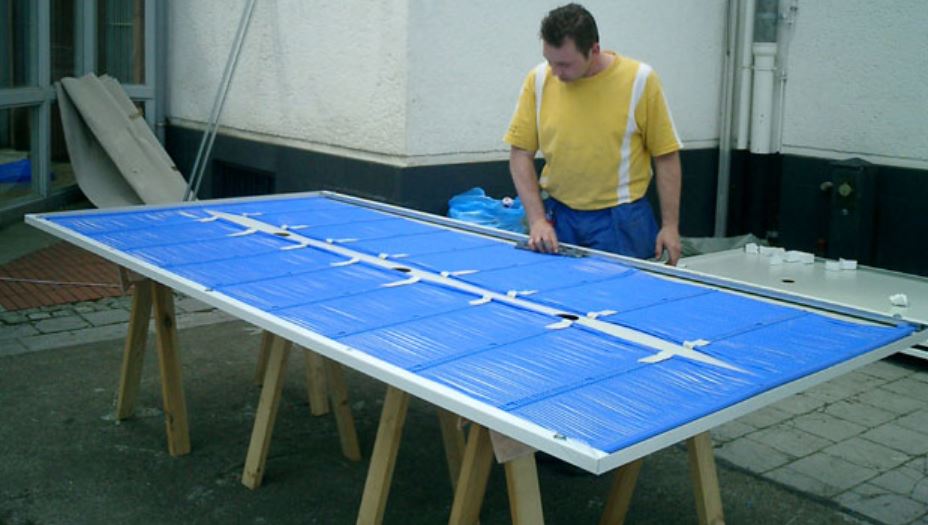

Instalarea covorașelor capilare ca un colector care colectează căldura de pe acoperiș.
Aceasta este o soluție excelentă pentru mansardele care se vor supraincalzi  vara.

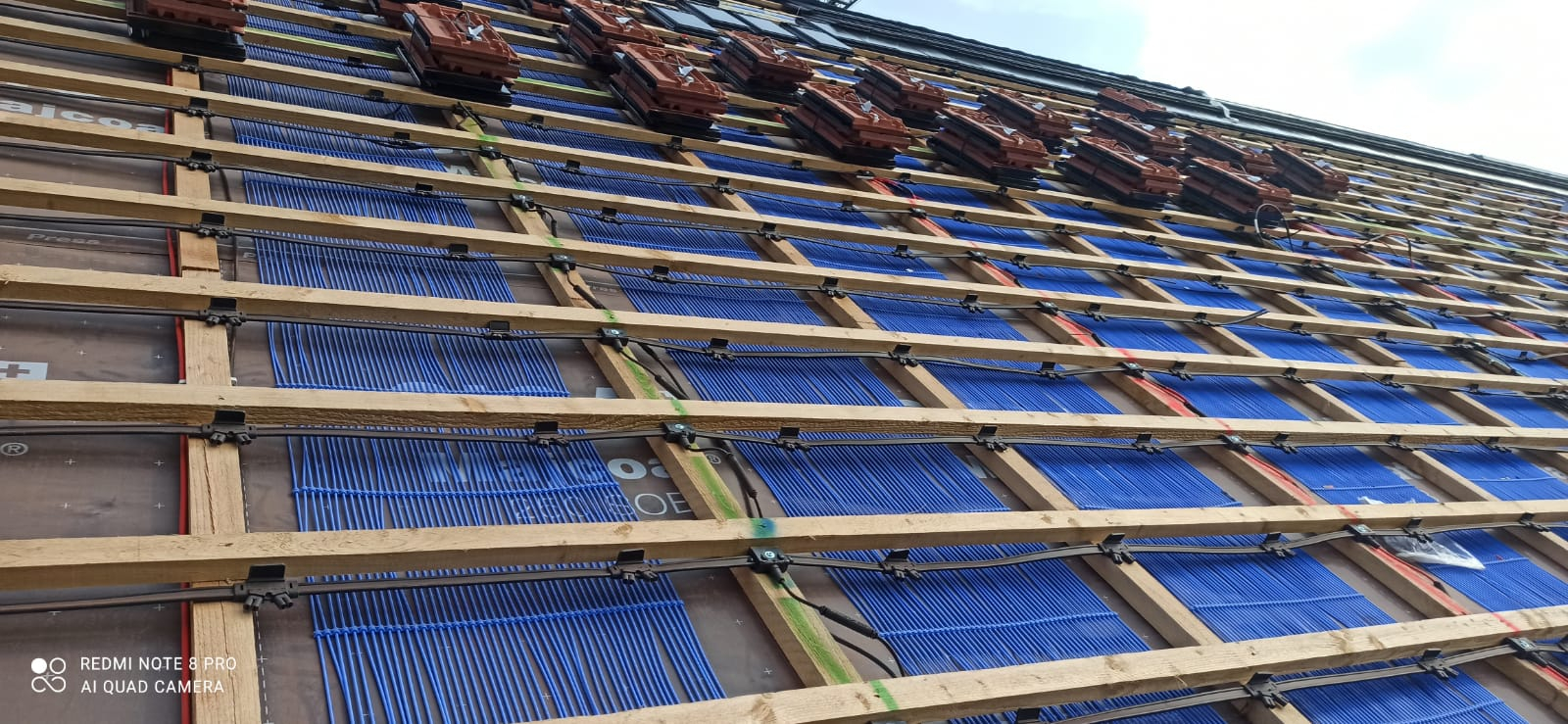

În această soluție specială, covorașele capilare colectează căldură de la țiglă solară.
Pentru a colecta această căldură, am folosit covorașe capilare care funcționează ca un colector de căldură.






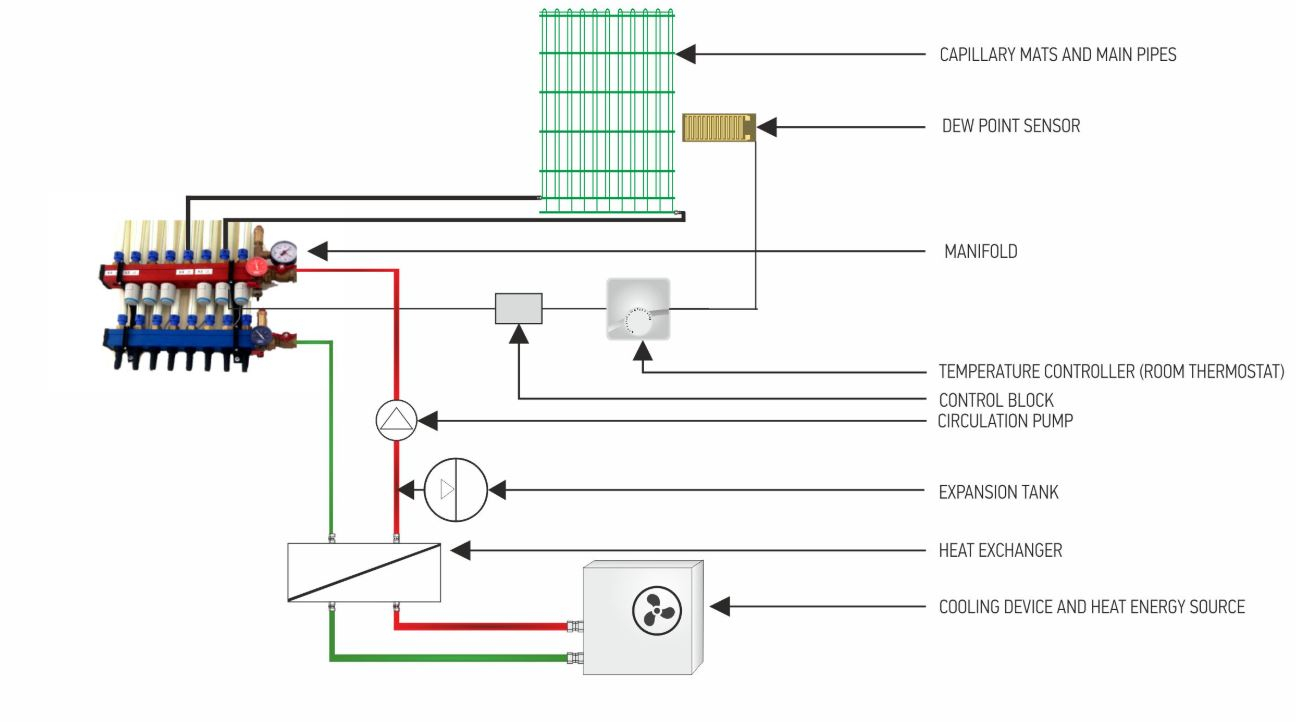

Elementele interne ale sistemului de racire si incalzire capilara.

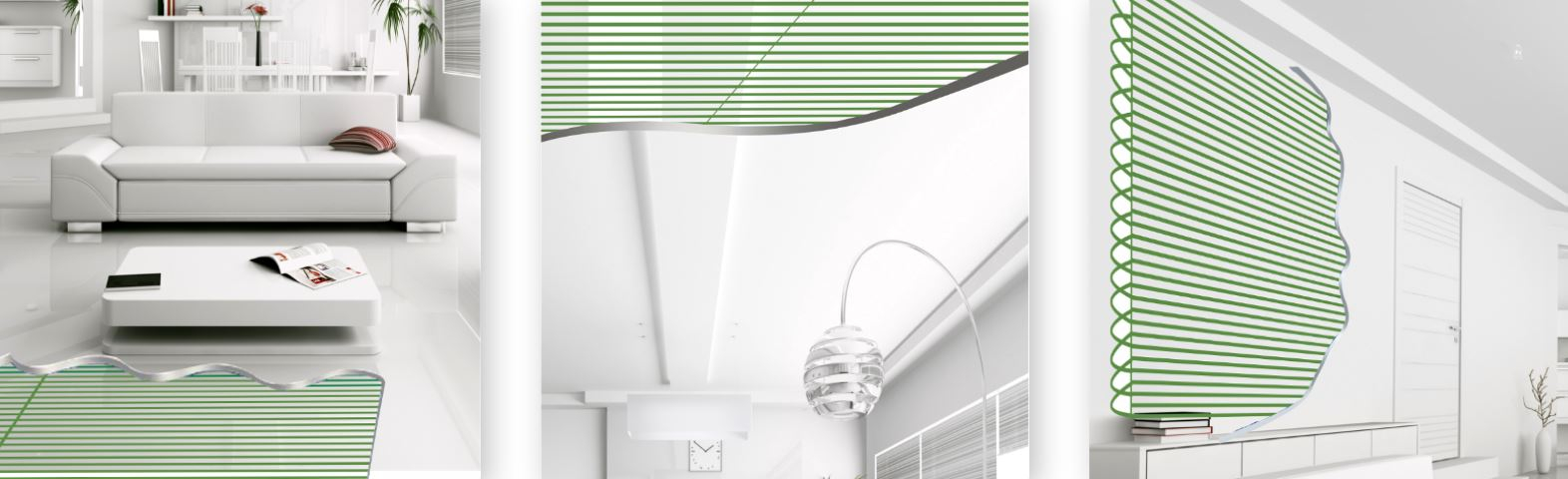

Adresabilitate nelimitata de instalare

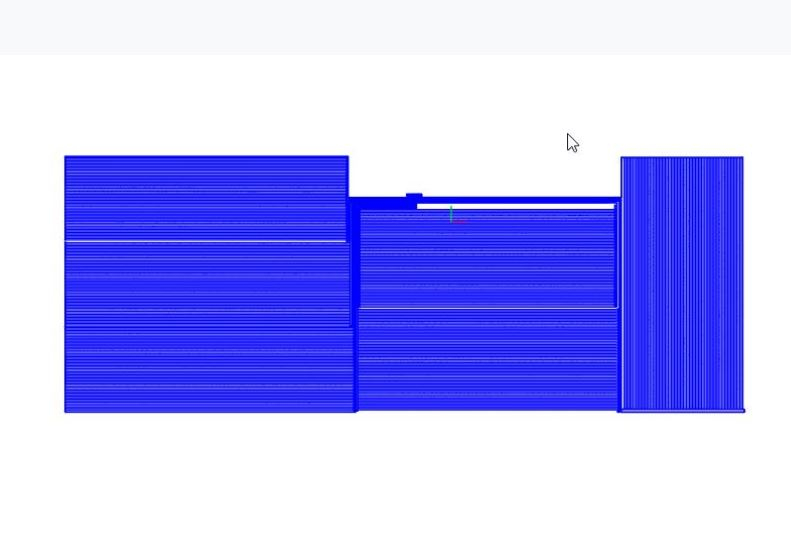

In placile de beton

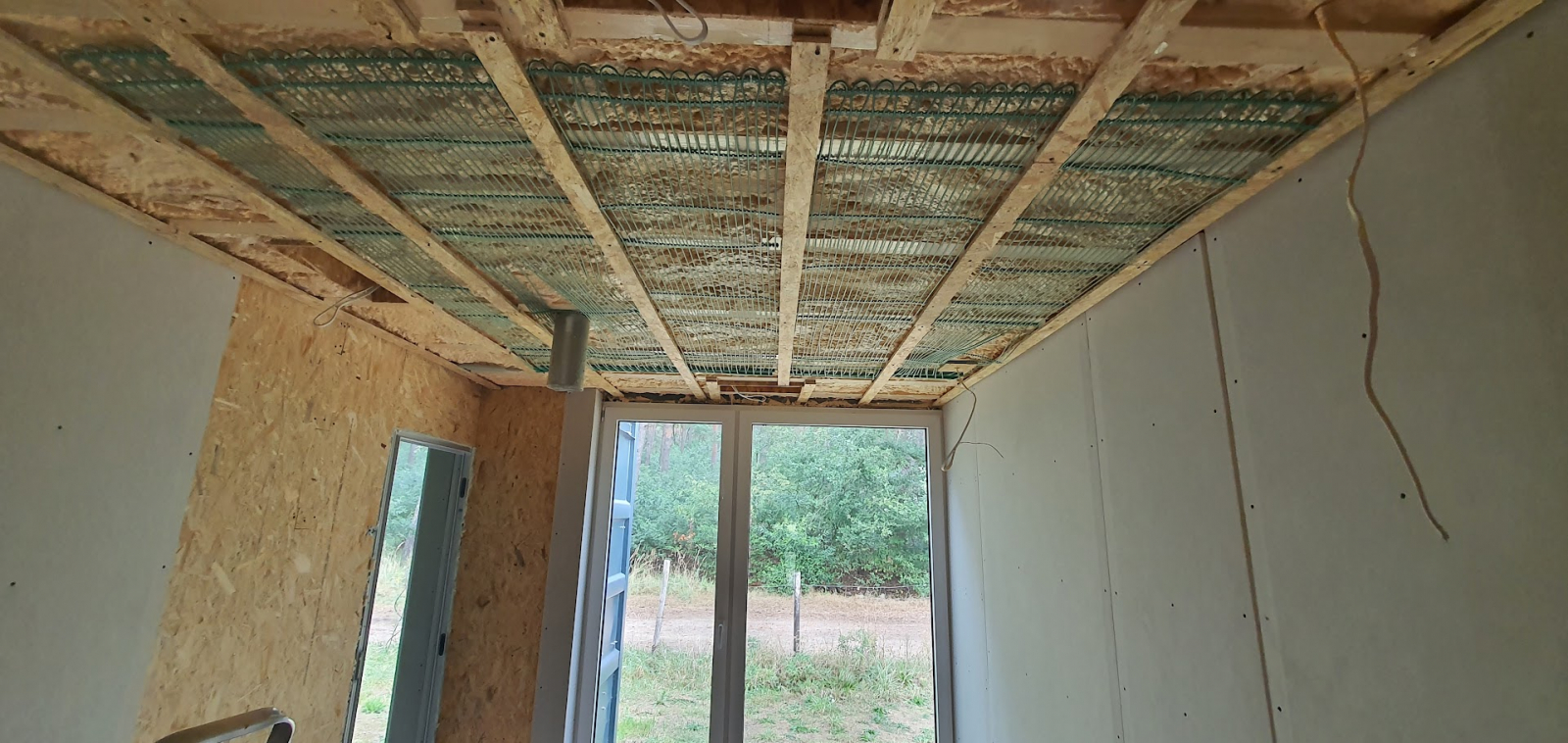

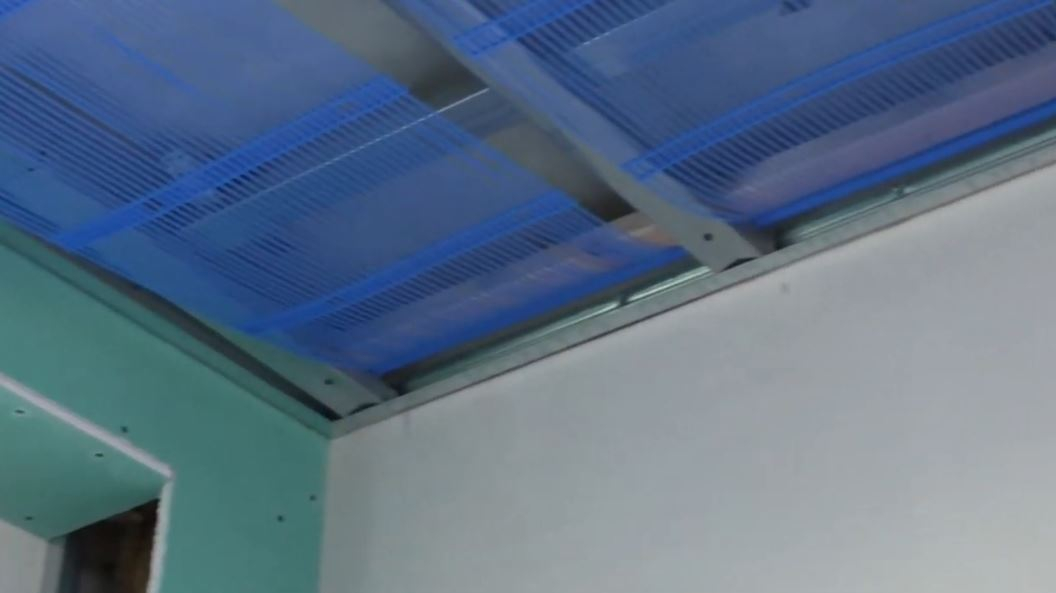

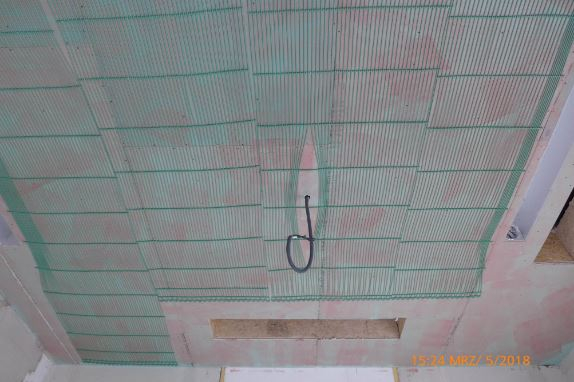

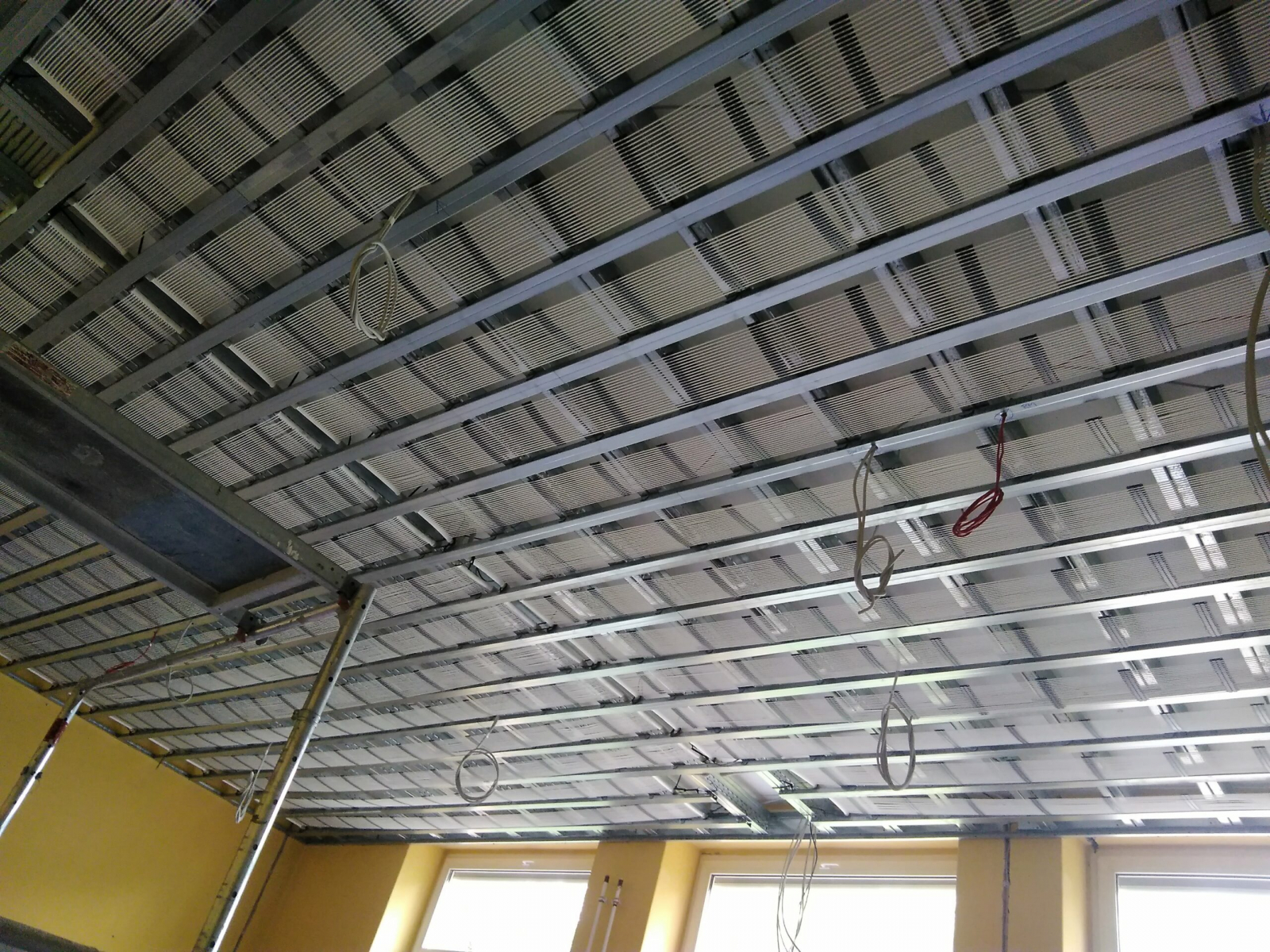

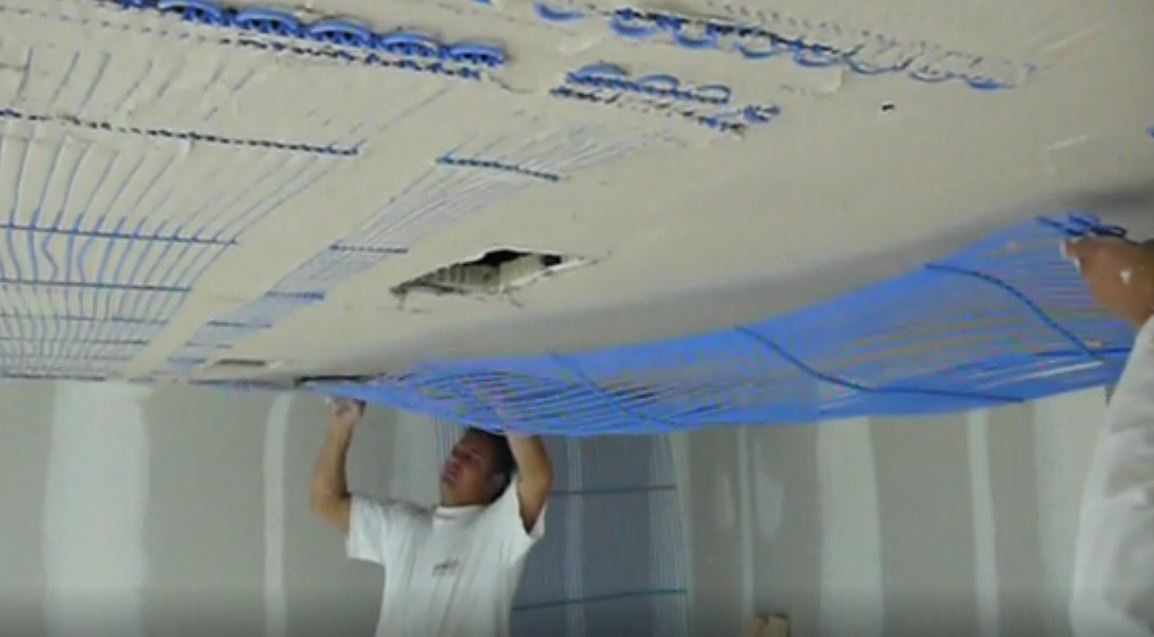

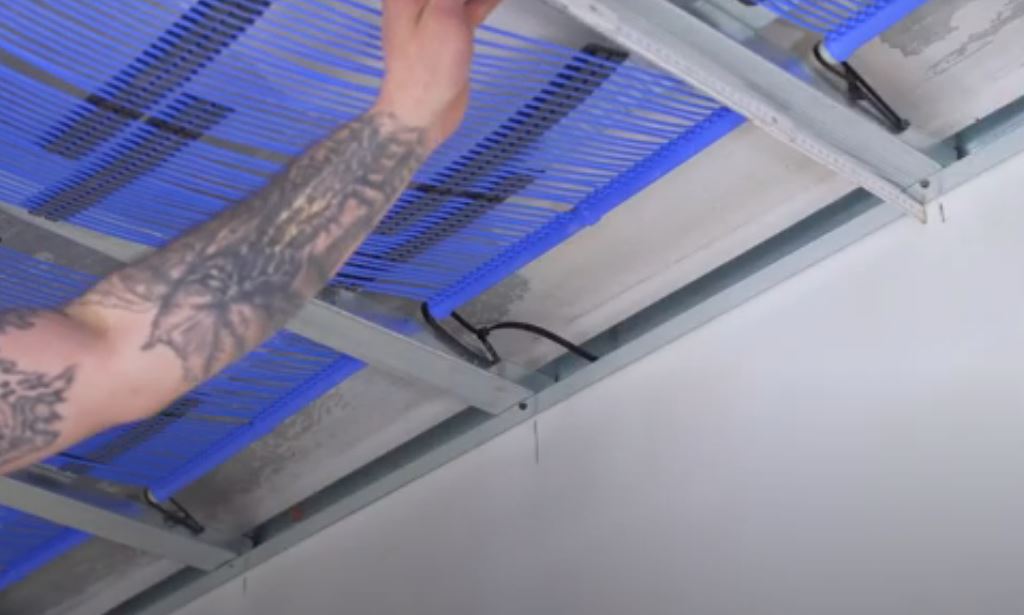

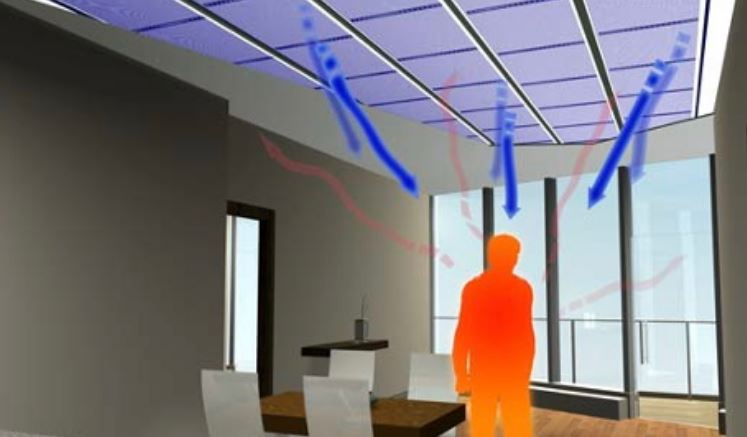

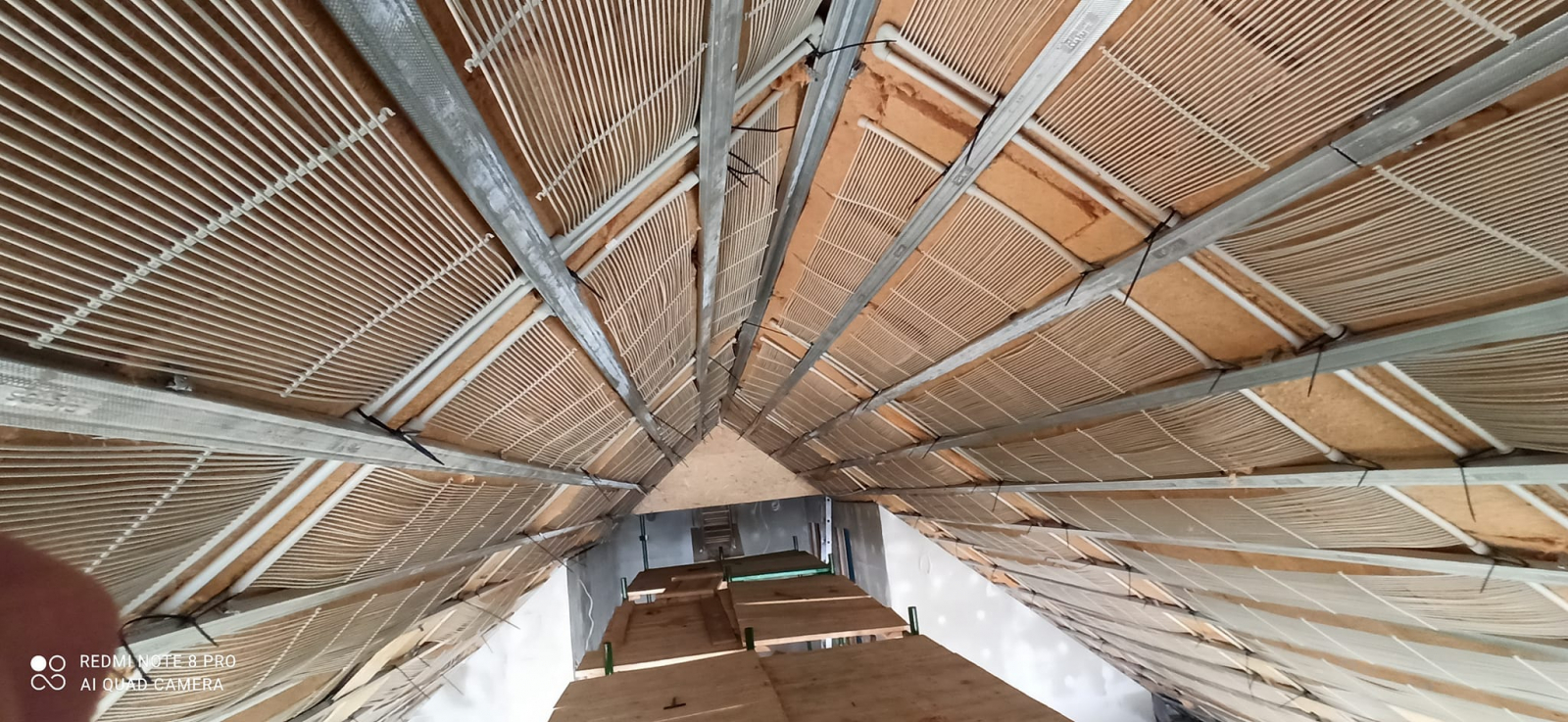

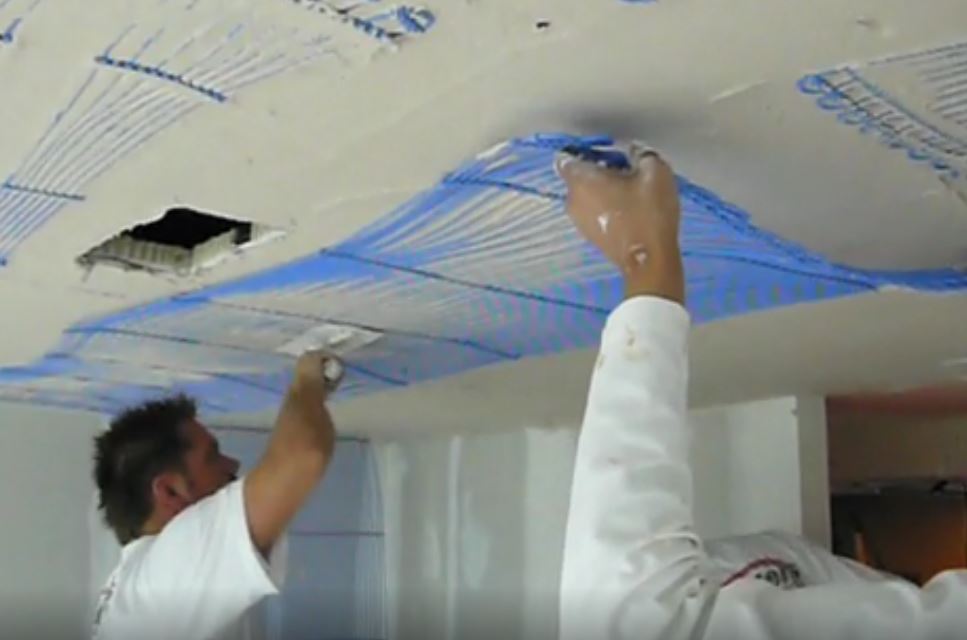

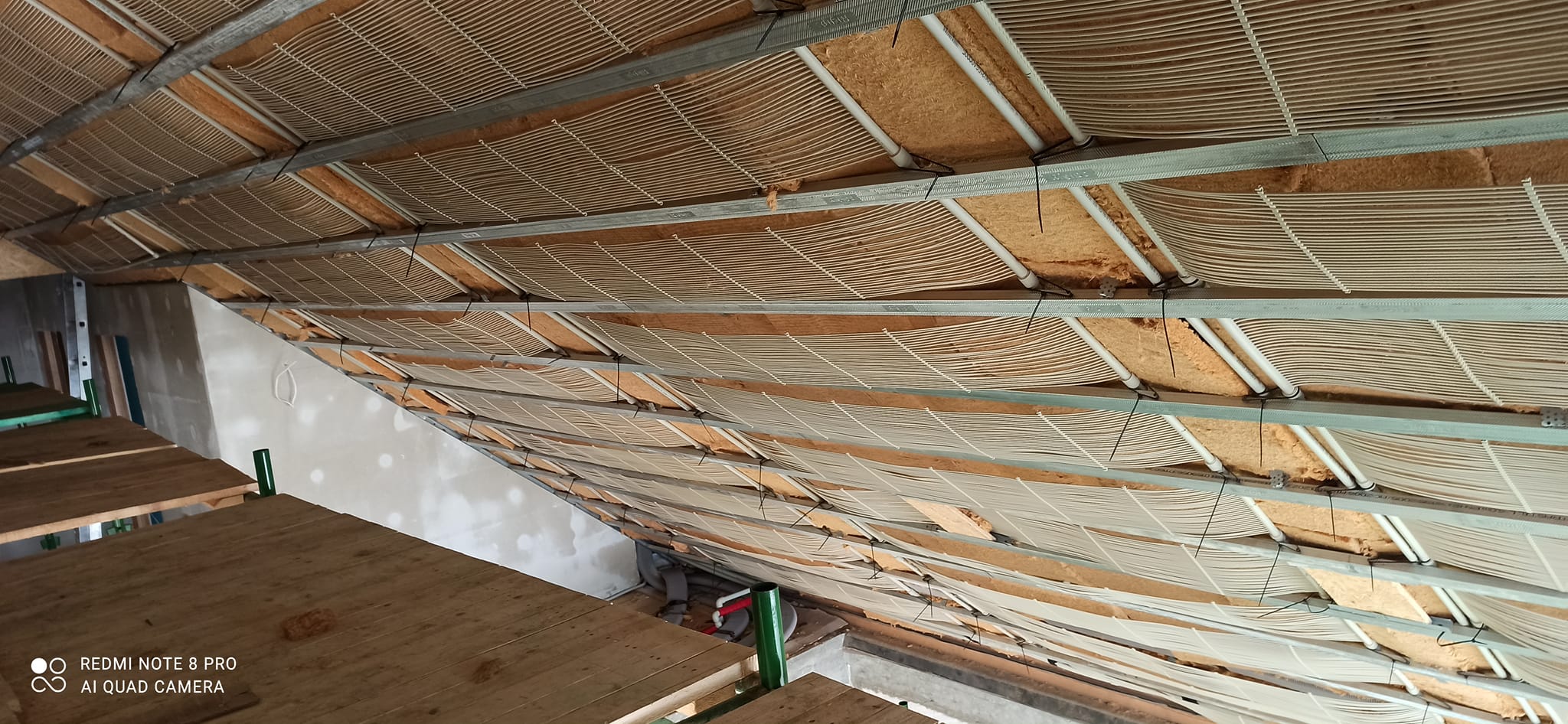

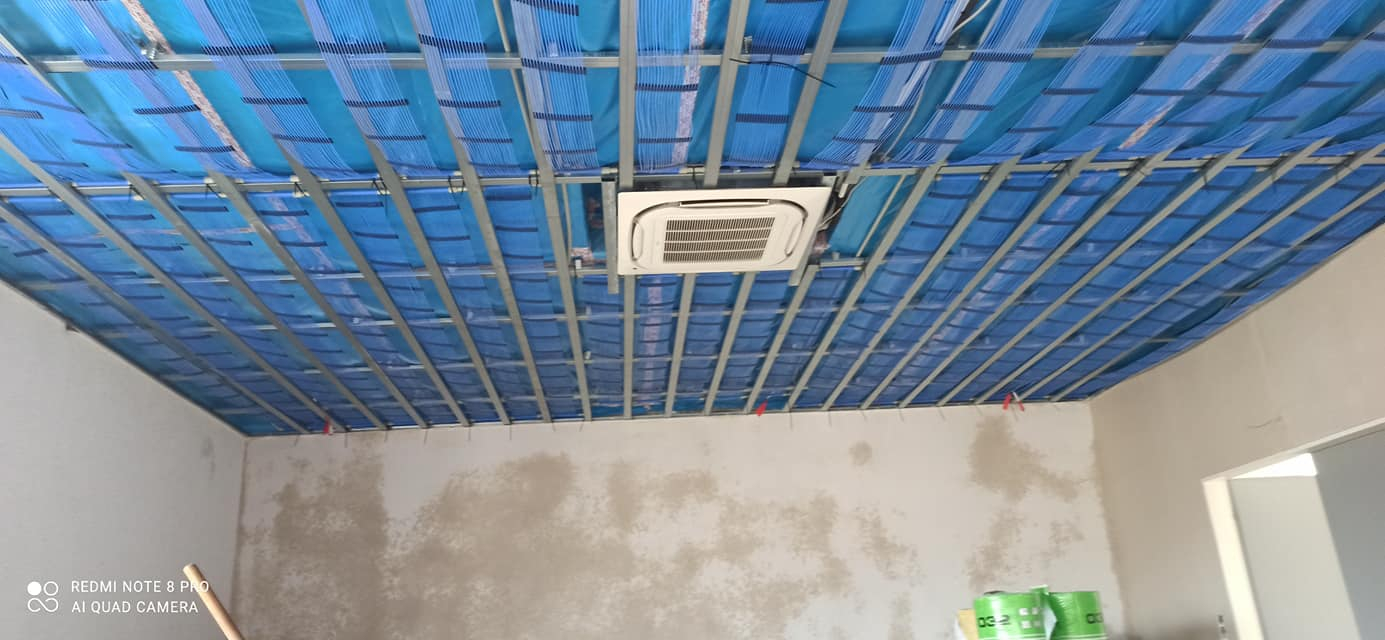

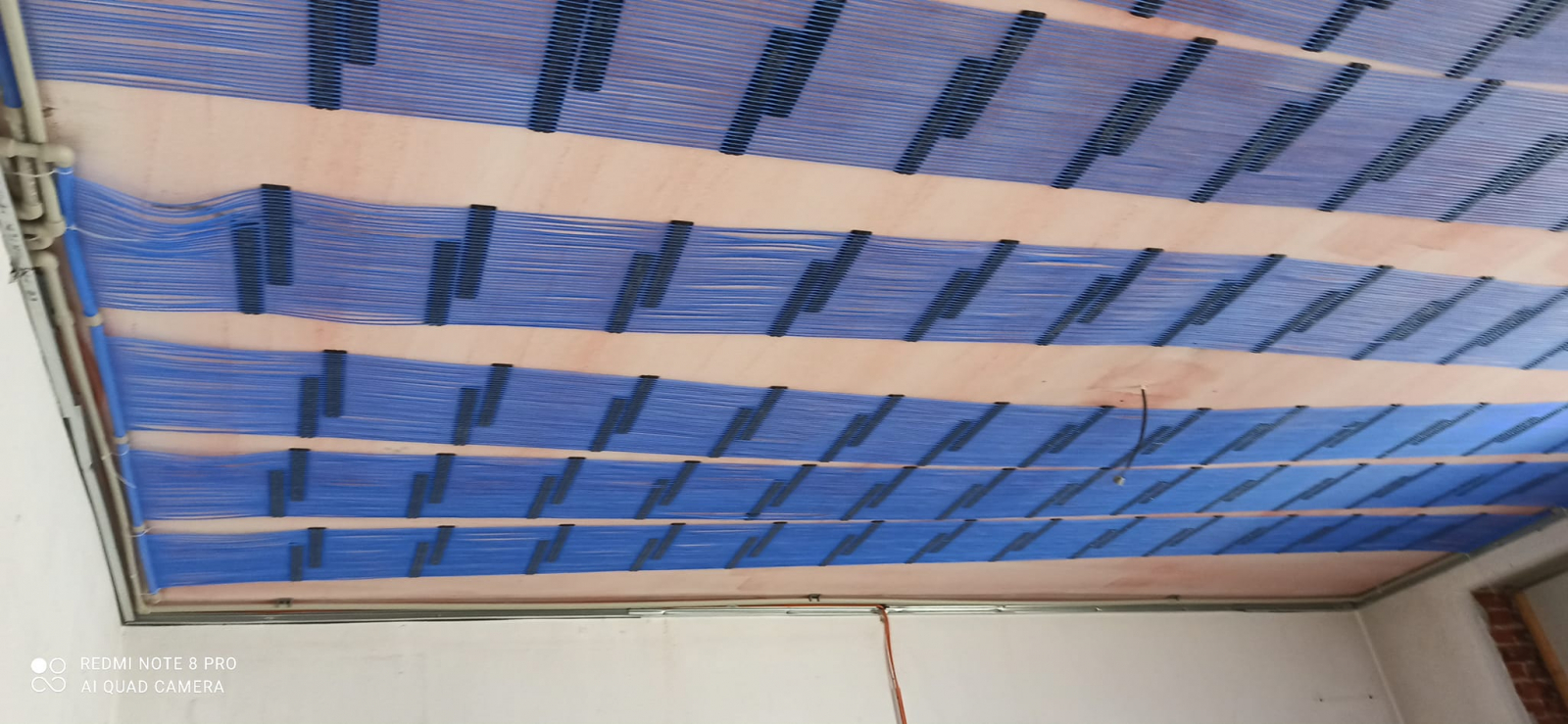

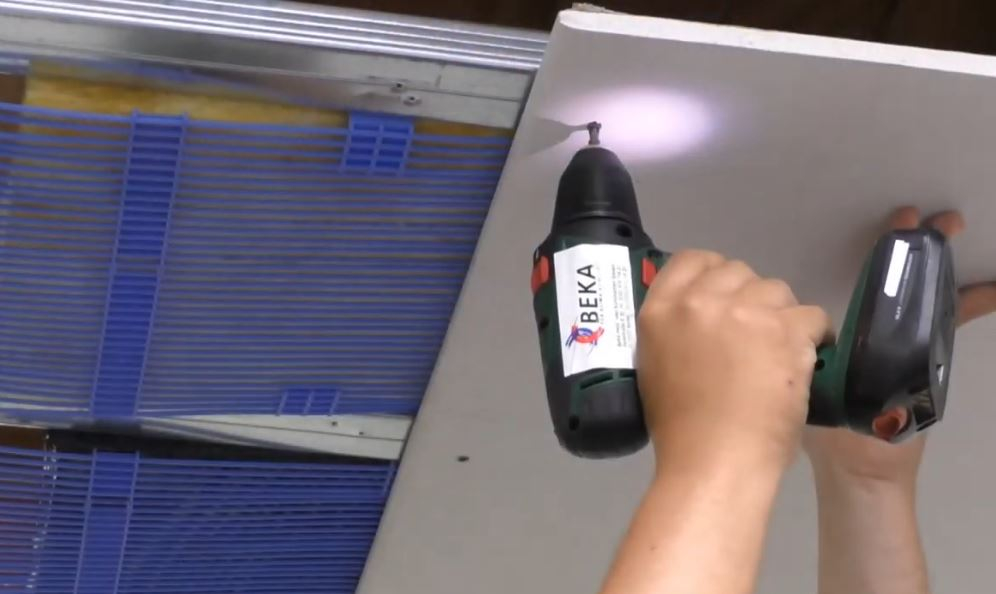

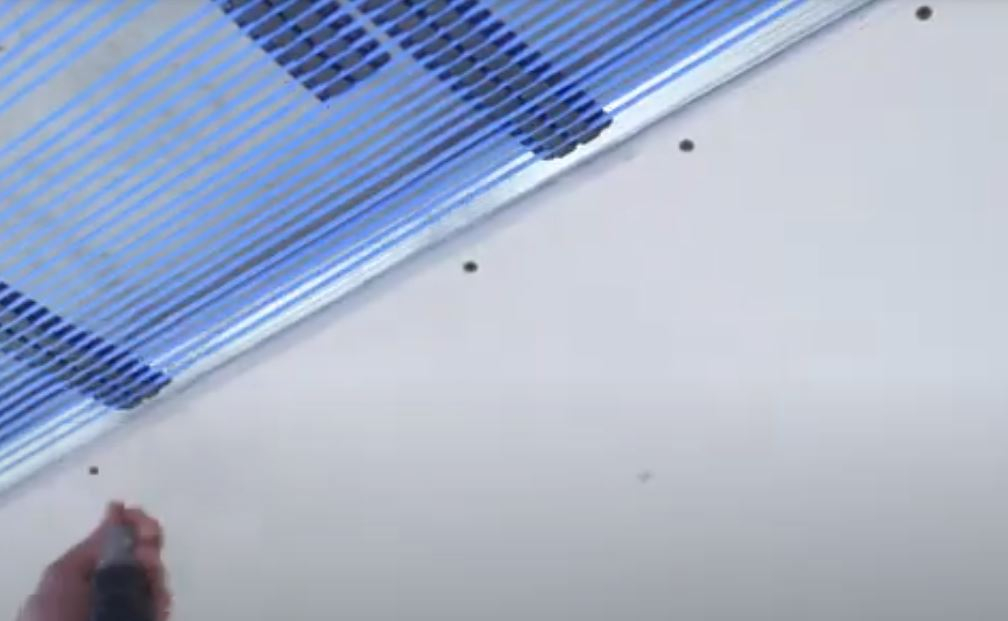

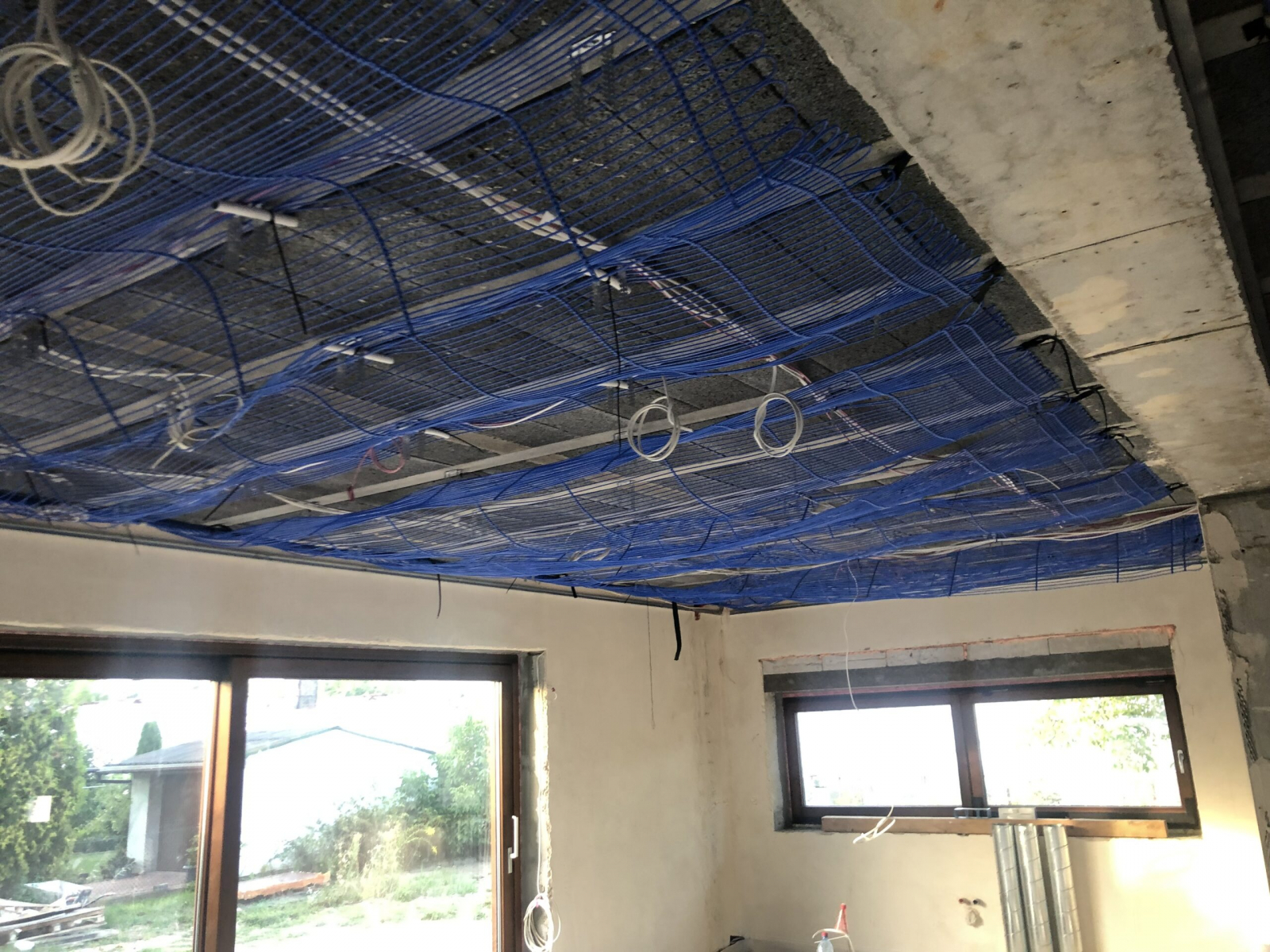

Pe tavane, in atticurile mansardelor, sub placile de gips carton, sau sub tencuiala.

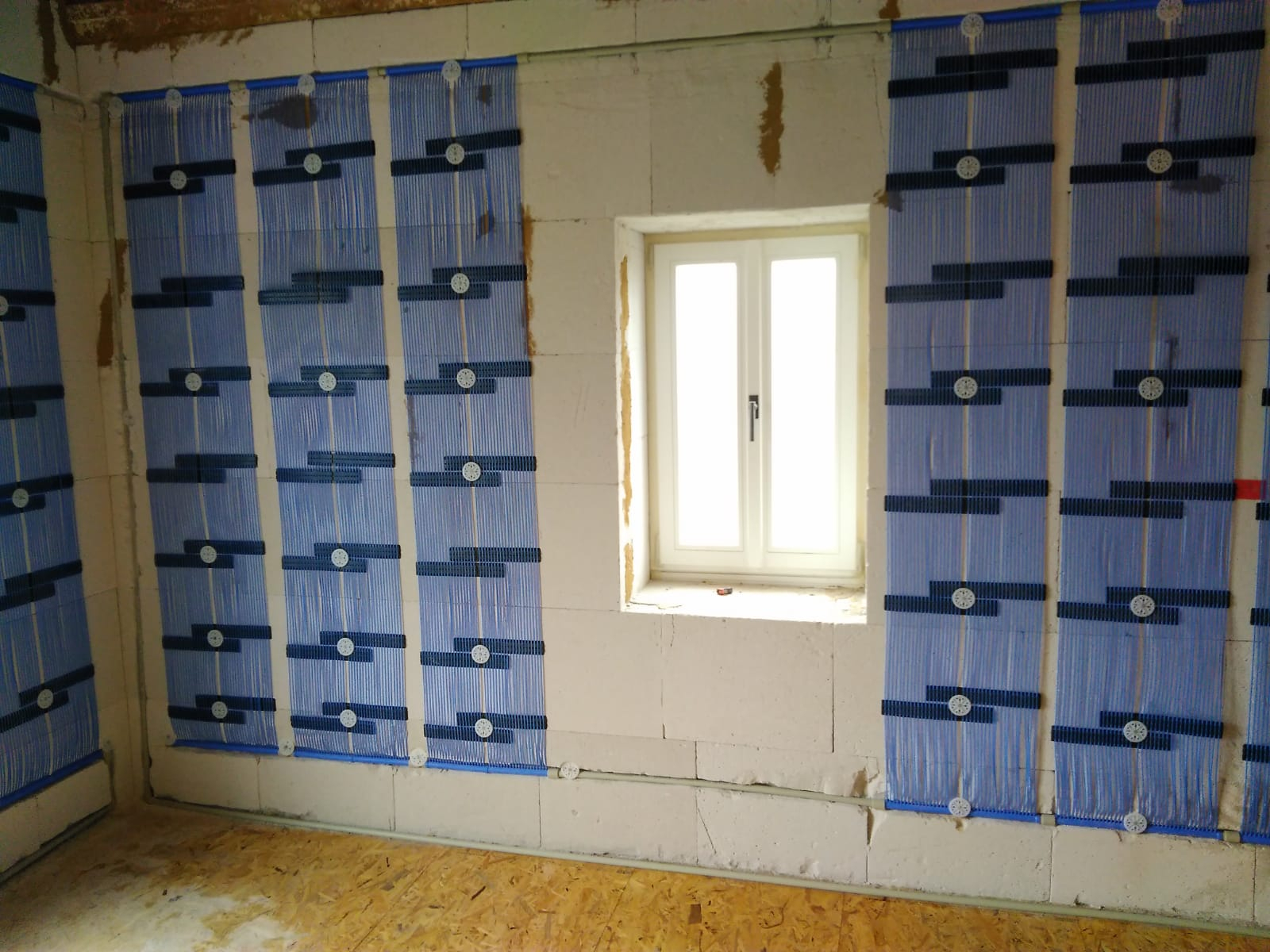

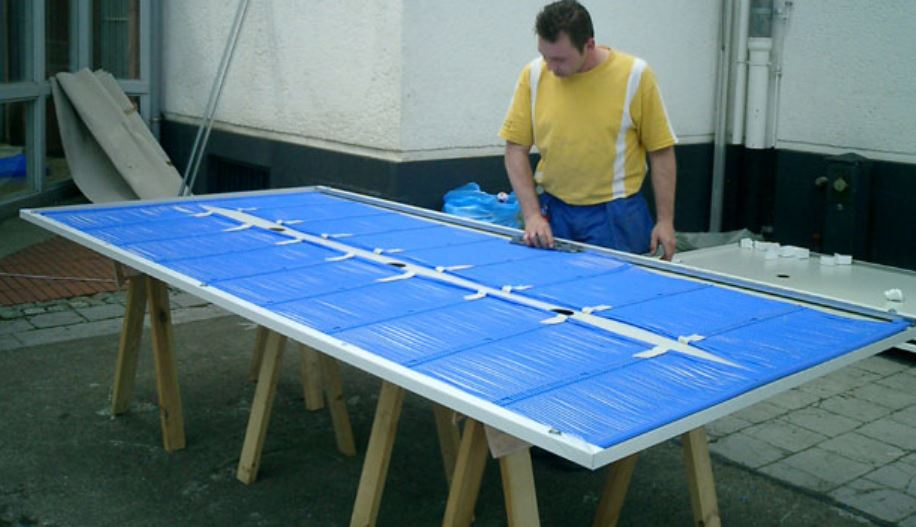

In pereti -  sun placile de gips carton, sub tencuiala.

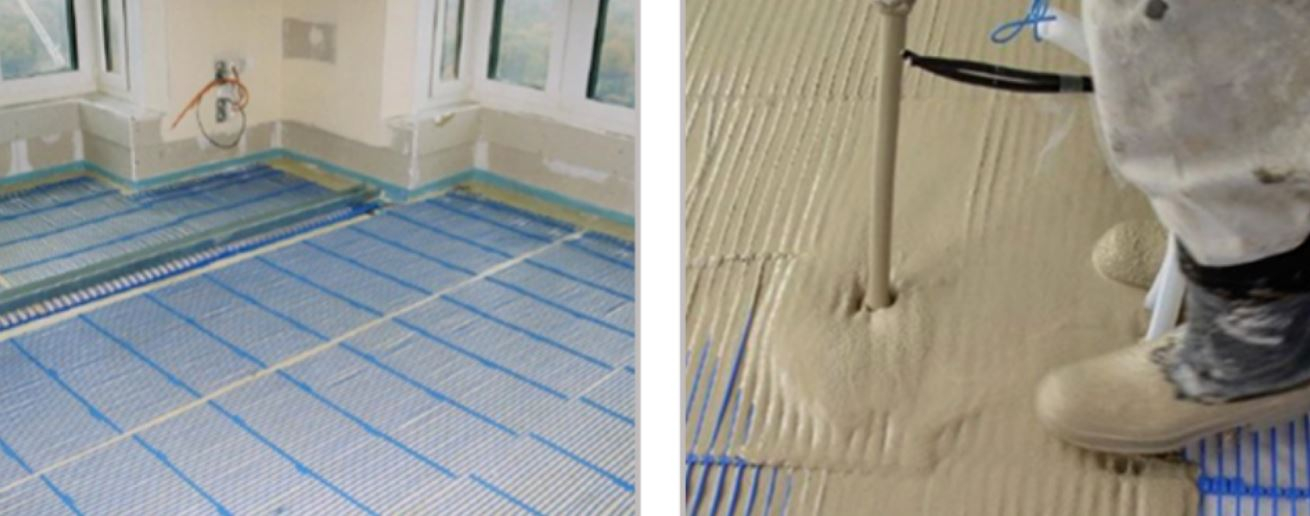

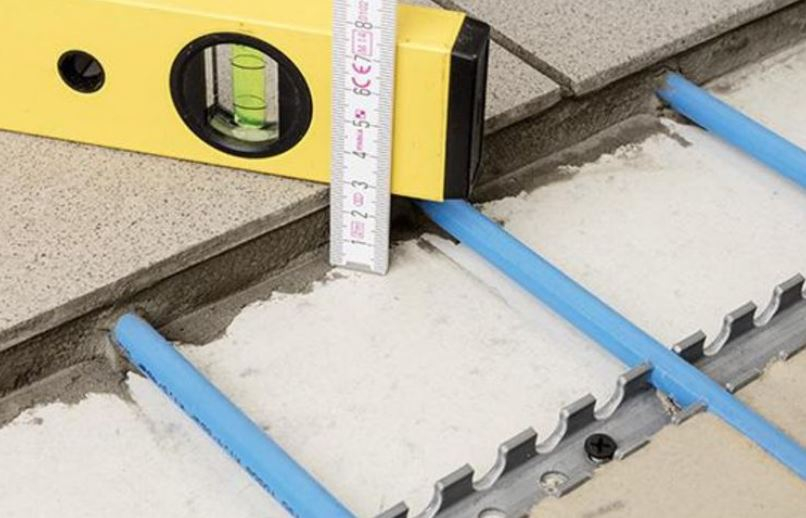

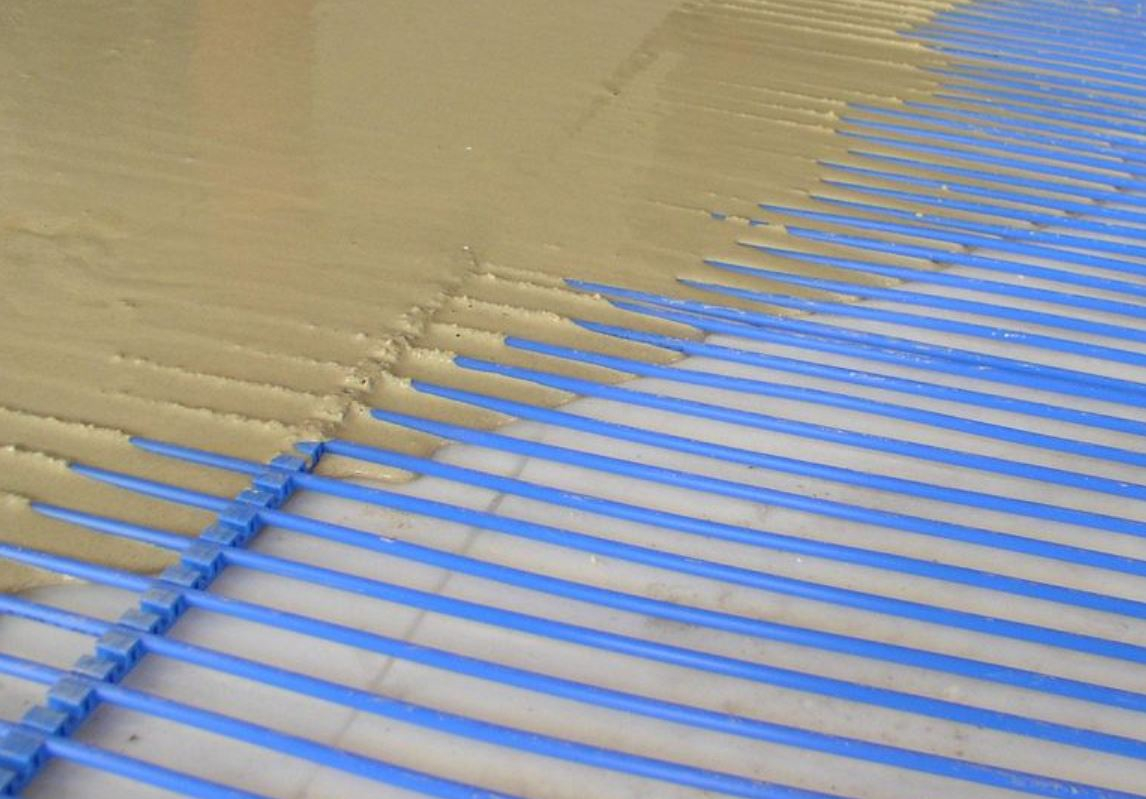

In pardoseala - sub un strat minim de sapa







Beneficiile sistemului de schimbator de caldura cu incalzire si racire capilara


Sistem de incalzire la temperatura joasa
temperatura de curgere suficienta de +25-30°C , datorita suprafetei mari de acoperire cu tuburi capilare

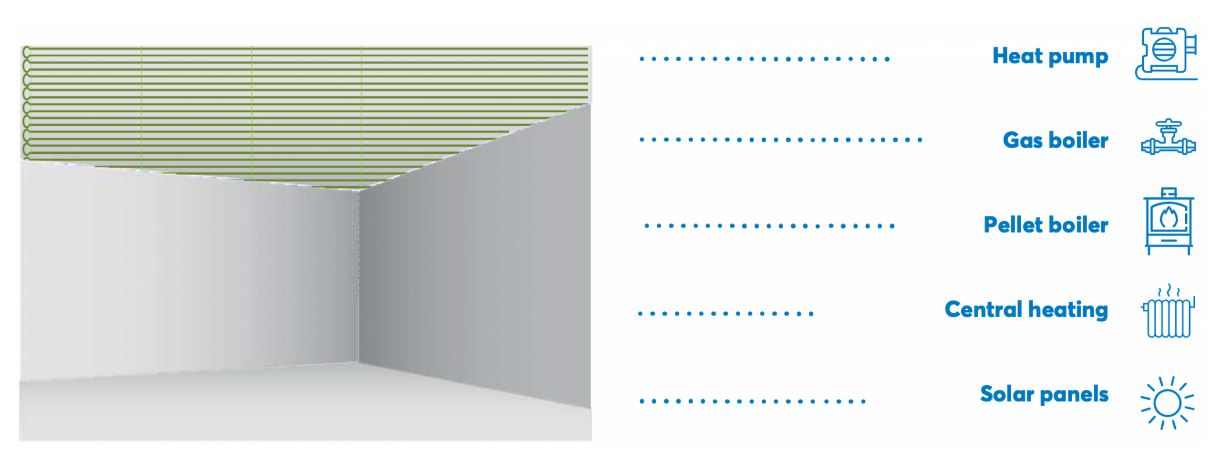

Alegerea surselor de energie
posibil de utilizat cu diverse surse de energie - centrala termica, cazan pe gaz, cazan pe peleti, pompa de caldura, etc.




Circulația redusă a prafului, virușilor și bacteriilor în cameră
a redus semnificativ circulația prafului, virușilor și bacteriilor împreună cu fluxul de aer, ceea ce este deosebit de important pentru a limita răspândirea COVID-19

Nivel de confort
nu provoaca aer uscat si creeaza un climat interior placut

Economii de costuri
economii excelente de costuri combinate cu diferite tipuri de pompe de căldură

Economii de materiale de finisare
necesită mai puțin beton uscat  și alte materiale de finisare de nivelare pentru încălzirea prin pardoseală

Opțiuni extinse de instalare
poate fi instalat in pardoseala, in pereti, in tavane.

Reducerea emisiilor de CO2
Potrivit unui raport al unui expert independent în domeniul eficienței energetice, SIA „Ekodoma”, pe baza caracteristicilor sistemului, cantitatea de CO2 generată pe an de sistemul Hydrokapillare este cu 3,25 kg CO2/m2 mai mică decât cea generată de sistemul clasic de încălzire prin pardoseală și cu 5,9 kg CO2/m2 mai puțin decât sistemul cu calorifere.

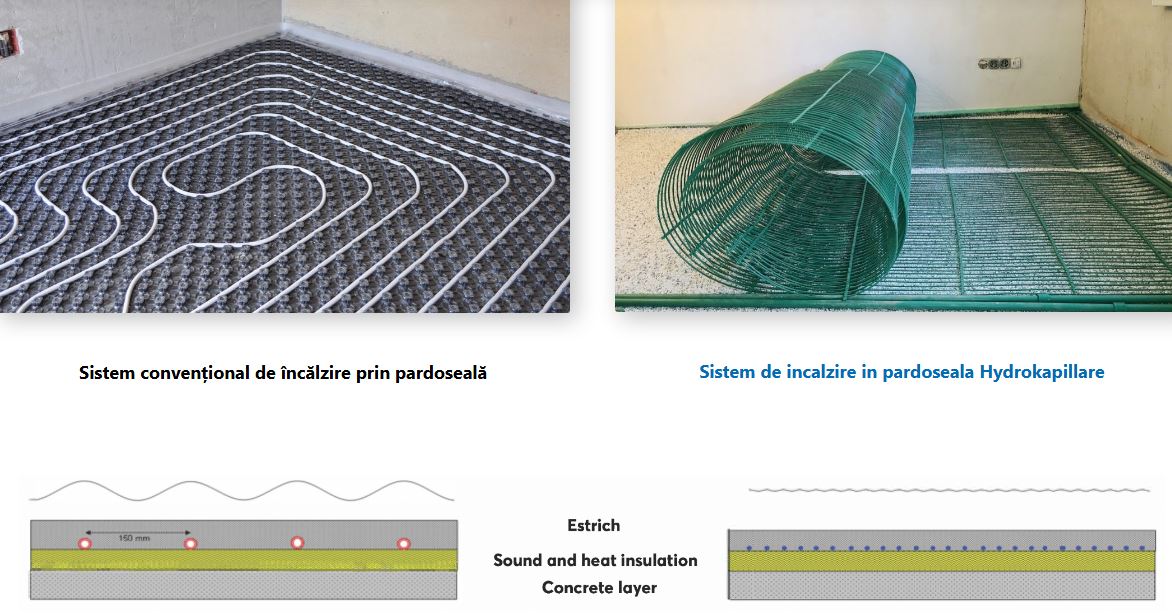

Copmparatie sistem clasic cu serpentina
Pentru a asigura o încălzire uniformă a suprafeței podelei:
Temperatura de tur: +35-40 ° C
Tevi:  17 x 2,0 mm
Distanța dintre țevi: 150 mm
Grosimea sapei minin. 60 mm
incalzire in pardoseala
Sistem convențional de încălzire prin pardoseală. Necesita instalare aditionala de aparate de aer conditionat

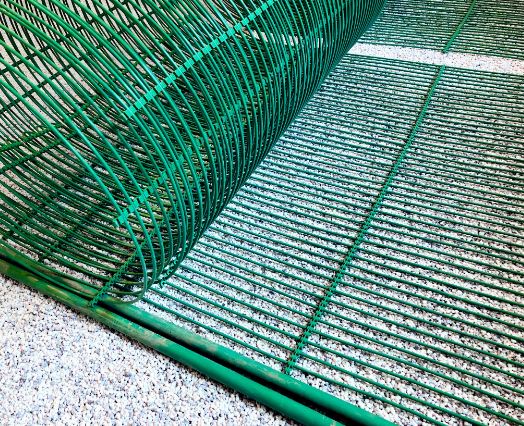

Comparatie sistem capilar
Pentru a asigura o încălzire uniformă a suprafeței podelei:
Temperatura de tur: +25-30 ° C

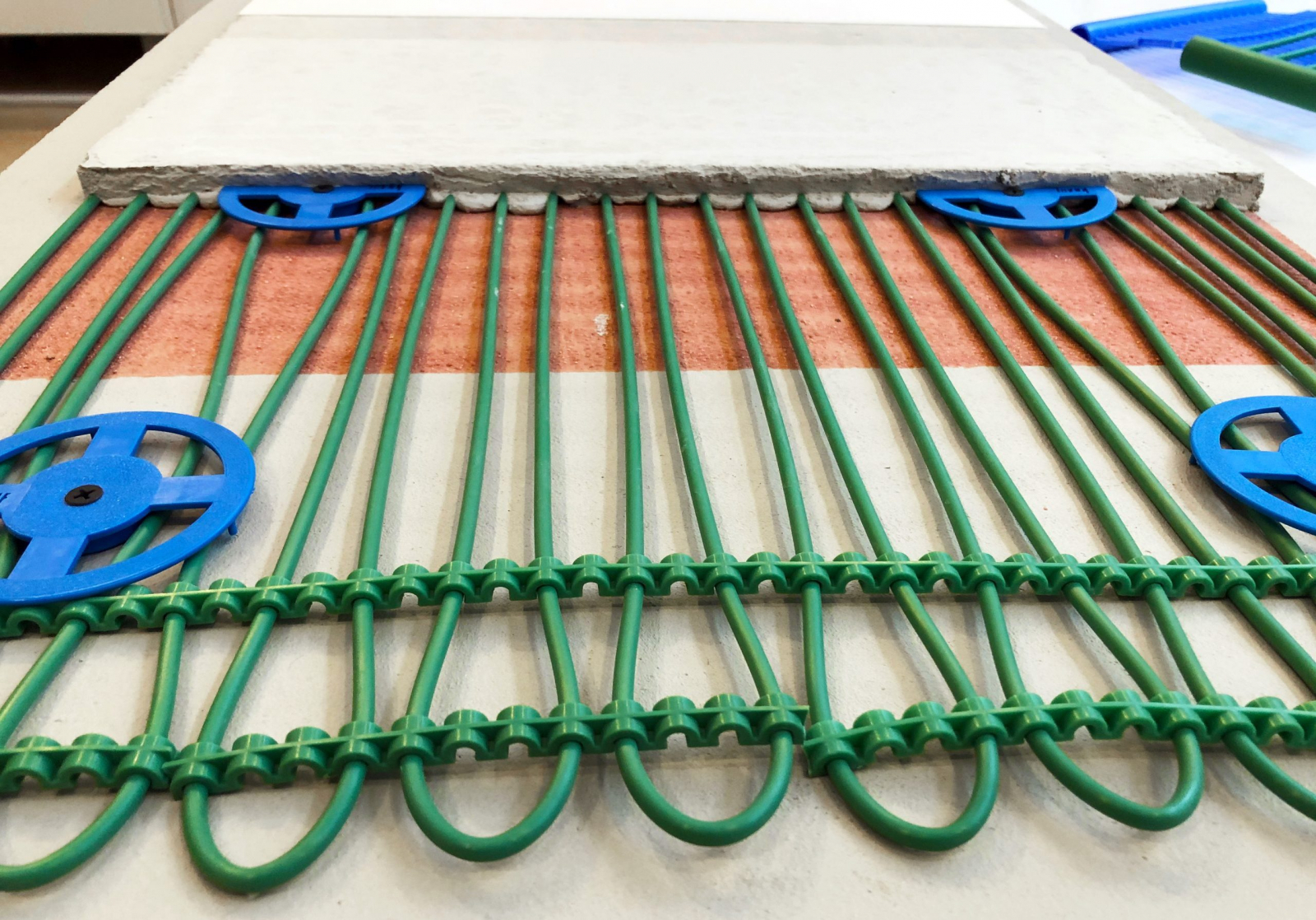

Tuburi capilare:  4,3 x 0,8 mm
Distanța dintre capilare: 30 mm
Presiunea in capilare 2-3 bari
Grosimea sapei min. 20 mm
Sistem de racire / incalzire / dezumidificare / montat in pardoseala,pereti, tavane, in spatele placilor de gips carton, sau inglobat in tencuiala. Nu mai necesita montarea de aparate de aer conditionat.





Exemplu indicativ

Date inițiale:  clădire eficientă din punct de vedere energetic, cu un consum de până la 39 kW/m2 pe an.
Temperatura presupusă de calcul a aerului exterior:
în perioada rece -20,7°C;
în perioada caldă +27 °C, RH=60%
Parametrii purtătorului de căldură când pompa de căldură este în funcțiune:

sistem de incalzire in pardoseala +26-31°C
ventilatie sistem incalzire glicol 35% +30-40°C
Parametrii lichidului de răcire când pompa de căldură este în funcțiune:

ventilatie sistem racire glicol 35% +15-18°C
Parametrii lichidului de răcire, când circuitul GEO funcționează:

ventilatie sistem racire glicol 35% +19-21°C
sistem de racire prin pardoseala +19-21°C

Alimentarea cu căldură a clădirii se realizează de la o pompă de căldură cu circuit la sol , care funcționează împreună cu sistemul de încălzire capilară a apei prin pardoseală, care este, de asemenea, destinat răcirii „ușoare” prin pardoseală, acoperind (absorbând) emisiile de căldură cu o temperatură a lichidului de răcire de  +19-21°C.

Sursă rece pentru răcirea clădirii - circuitul de sol al pompei de căldură , format din covorașe capilare de apă înglobate într-o placă orizontală de beton armat compozit de 150 mm grosime, sub pardoseală izolată. Acest tip de instalație este potrivit pentru clădiri cu consum redus de energie și în cazurile în care nu este posibilă realizarea unui circuit extern.

Circuitul ĢEO standard constă dintr-o rețea de module largi „3-D” de capilare de apă, care sunt montate la o adâncime de 1,5 m.
Puterea căldură-rece a circuitului GEO variază de la 34 līdz 70 W/m2 (capilare) , în funcție de condițiile locale și de tipul de instalare.

În perioada caldă a anului, temperatura rece a solului (+8-12°C în mod constant) este „transportată” către sistemul capilar al podelei și pre-răcitorul unității de ventilație (fără utilizarea unui compresor cu pompă de căldură, doar pompe electronice de circulație). În acest fel, circuitul de pământ, care a fost răcit în perioada de încălzire, este încălzit în timpul verii, restabilind echilibrul energiei termice din natură. SCOP-ul anual poate ajunge până la 8,9 W/W.

Profitând din plin de dispozitivele energetice, se poate ajunge la un nivel foarte apropiat de caracteristicile unei case autosuficiente, pasive.
