Cofraje pierdute coroborante din foi de otel pentru placi de beton

Adresabilitate in urmatoarele faze constructive:
Separarea podelelor, pardoseli acustice, pardoseli rezistente la foc, podele industriale flexibile și demontabile IFD (SLIMLINE de exemplu)
Pardoseli structurale, baie și camere umede (baie), gresie, piatra naturala, terrazzo pe pardoseli din lemn.
Încălzire în pardoseală (UFH), etaje la mezanin, podele înalte, parter ridicat




















Profilul stabil dimensional asigură o potrivire exactă între foi. Scurgerile între cusăturile suprapuse nu vor apărea chiar și atunci când se utilizează beton cu înclinare mare sau o șapă lichidă autonivelantă. O sarcină optimă de umplere poate fi realizată și cu geometria specială în formă de S, iar foaia cu coadă de rândunică poate fi parcursă în siguranță în timpul fazei de implementare.







Informații tehnice

Greutate proprie redusă (de la aproximativ 45 kg/m2)
Sarcină admisă mare
Grosimea podelei de la 36 mm
Ușor de instalat
Izolator fonic
Rezistenta la foc de pana la 120 de minute



DECLARATIE DE PERFORMANTA
INSTRUCTIUNI DE INSTALARE SI FIXARE


Cofraplus® 60


Cofraplus® 60 este una dintre cele mai populare podele compozite. Cu forma sa trapezoidala, sistemul de podea metalica permite transport si depozitare eficient. Pardoseala din oțel se întinde fără sprijin până la 3,40 m și reduce considerabil greutatea proprie a plăcii finale în comparație cu orice soluție prefabricată de beton.





Întinderi maxime de până la 3,40 m fără suport și până la 6,50 m cu recuzită.
Reducere cu 30% a greutății în comparație cu o pardoseală prefabricată din beton comparabilă
Opțiunea a 2 lățimi diferite de huse pentru a asigura o instalare simplă și rapidă:
1035 mm cu 5 nervuri sau 828 mm cu 4 nervuri
Costuri reduse ale structurilor de susținere datorită reducerii greutății
Performanță acustică cu valori Rw de la 46 dB la 53 dB aprobate de CSTB
Perfect stivuit pentru transport și depozitare eficient la șantier
Pardoseala metalica are un strat metalic performant ZMevolution®
Pardoseala poate fi pre-perforată pentru a trece conectorii de forfecare ai grinzii de oțel compozit

INSTRUCTIUNI DE INSTALARE SI FIXARE

COFRASTRA 40

Cofrastra® 40 este o tablă de profil din oțel cu geometrie în coadă de rândunică destinate realizării plăcilor compozite
Legătura de forfecare longitudinală dintre beton și profilul realizat prin gofrare și secțiunea sa în coadă de rândunică dă o armare suplimentară la construcția plăcii.





Profilul servește ca cofraj în timpul turnării betonului și permite realizarea de economii la nivelul stratului inferior de armare.
Cofrastra® 40 permite construirea plăcilor foarte subțiri și ușoare,  sau structuri destul de masive, similare cu armarea standard
plăci de beton folosind-o mai mult ca cofraje pierdute.
Geometria sa coadă de rândunică asigură o aderență foarte bună și Sistemul de cleme Cofrafix permite suspendarea echipamentelor de construcție,conducte sau tavane false... fără dibluri, știfturi sau găurire.

Cofraplus® 220
Pardoseala aditivă Cofraplus® 220 combină rezistența ridicată a pardoselii brevetate din oțel laminat adânc cu cea a plăcii de beton armat. O instalare ușoară și rapidă, ușurință și, în special, deschideri mari sunt caracteristicile acestui proces, oferind caracteristici libere pentru orice aplicație.











Permite deschideri ale podelei de până la 5,50 m fără sprijin și până la 9,0 m cu sprijin în timpul betonării
Foarte flexibil în utilizare: profil ușor cu 12,5 kg/m care îl face plasabil manual, reducând astfel costurile legate de echipamentul de ridicare
Compatibilitatea cu structuri din oțel, beton sau lemn îl face potrivit pentru construcții noi, extinderi și renovări
Rezistență la foc de 60 până la 120 min datorită integrării simple a barelor de armare în nervură


Supportsol - pardoseli uscate

Constă dintr-un profil trapezoidal acoperit cu un panou de lemn înșurubat pe flanșa superioară a profilului. Placa suplimentară de lemn conferă rigiditatea și rigiditatea necesare complexului formând un sistem de pardoseală uscată neizolată.








Permite o construcție foarte subțire și zveltă
Oferă diferite intervale de reazem in functie de fiecare profil
Este o construcție ușoară, cu o greutate de 7,0 până la 12,0 kg/m²
Nu aveți nevoie de beton







FISA TEHNICA

GHID COMPLET COFRAJE PIERDUTE


Gujoane pentru constructii Nelson

Conectori Nelson, Conectori pentru constructii
Gujoane pentru constructii Nelson
Gujoane pentru constructii Nelson. Conectori pentru planseu sau ancora pentru beton – pentru sudura in arc tras, ciclu lung. Conectori pentru planseu colaborant bi-metalic.




Utilizati la planseele colaborante, pentru pentru fixarea placilor de beton la elementele de rezistenta din otel. Conceputi pentru a rezista fortelor de forfecare in structurile de otel, poduri, stalpi, chesoane etc. Se pot suda direct pe structura metalica sau prin tabla de planseu.
Materia prima – otel nealiat, otel inoxidabil, oteluri rezistente la caldura si non ferosi. In conformitate cu DIN EN 10204 si cu DIN 17440.


Conector de forfecare CTF


Specificații
Conector de știft de forfecare din oțel zincat, cu diametrul tijei de 12 mm și cap, nituit la rece pe o placă de bază de 38 x 54 x 4 mm, fixat pe structura de oțel cu două cuie.
Înălțimi disponibile ale tijei: 20, 25, 30, 40, 60, 70, 80, 90, 105, 125 și 135 mm. Certificat CE.








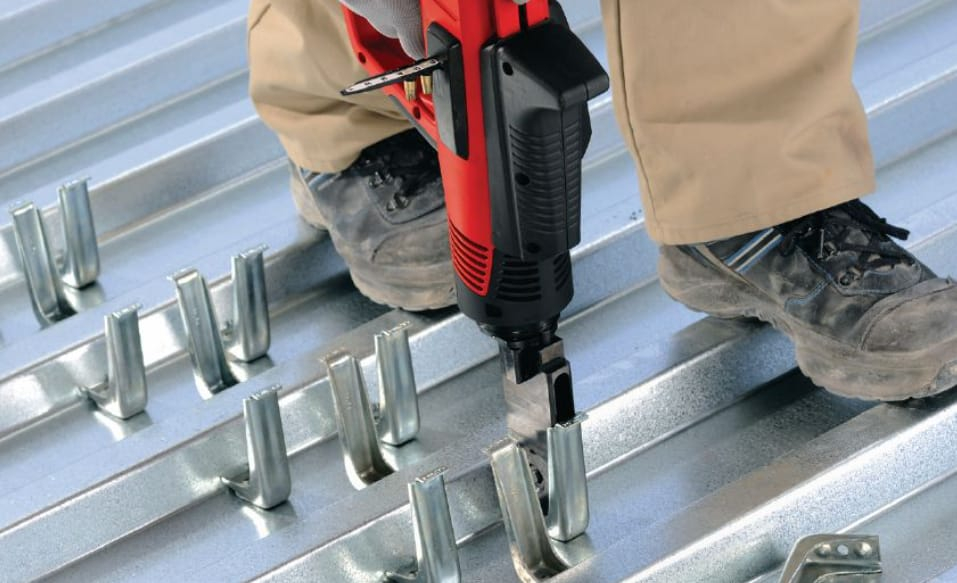

Știft conector Tecnaria CTF fixat prin tablă continuă: exemplu de aplicație

Posibilitatea de fixare cu cuie printr-o singură tablă (1 x 15/10) sau două tablă (2 x 10/10).
Potrivit pentru toate tipurile de oțel și toate profilele cu o grosime mai mare de 6 mm.
Profil minim IPE 120 sau HEA 100.
Conectorii Tecnaria sunt deosebit de avantajoși pentru aplicații pe grinzi cu tablă profilată



Conexiune cu știft conector cu cap: exemplu de aplicație

Conector sudat direct pe grindă cu platformă întreruptă. Este necesar un profil minim HEA 240 și cofraj la capătul platformei pentru a conține turnarea;
Conector sudat pe grindă și placă pre-găurită la fața locului în punctele în care urmează să fie poziționați conectorii;
Conectorul poate fi, de asemenea, sudat pe grindă prin platformă metalică, dar acest lucru necesită un aport mare de energie electrică, precum și echipamente și personal adecvate






Model 3D / BIM Instalare Descărcări
Mai multe informații
Descriere
COMPOZIȚIA CONECTORULUI
Conectorul pentru știft de forfecare TECNARIA CTF este alcătuit din:
A) un știft cu cap de 12 mm
B) o placă de bază dreptunghiulară din oțel presat, de 38×54 mm, cu grosimea de 4 mm. Conectorul știftului și placa de bază sunt nituite împreună.

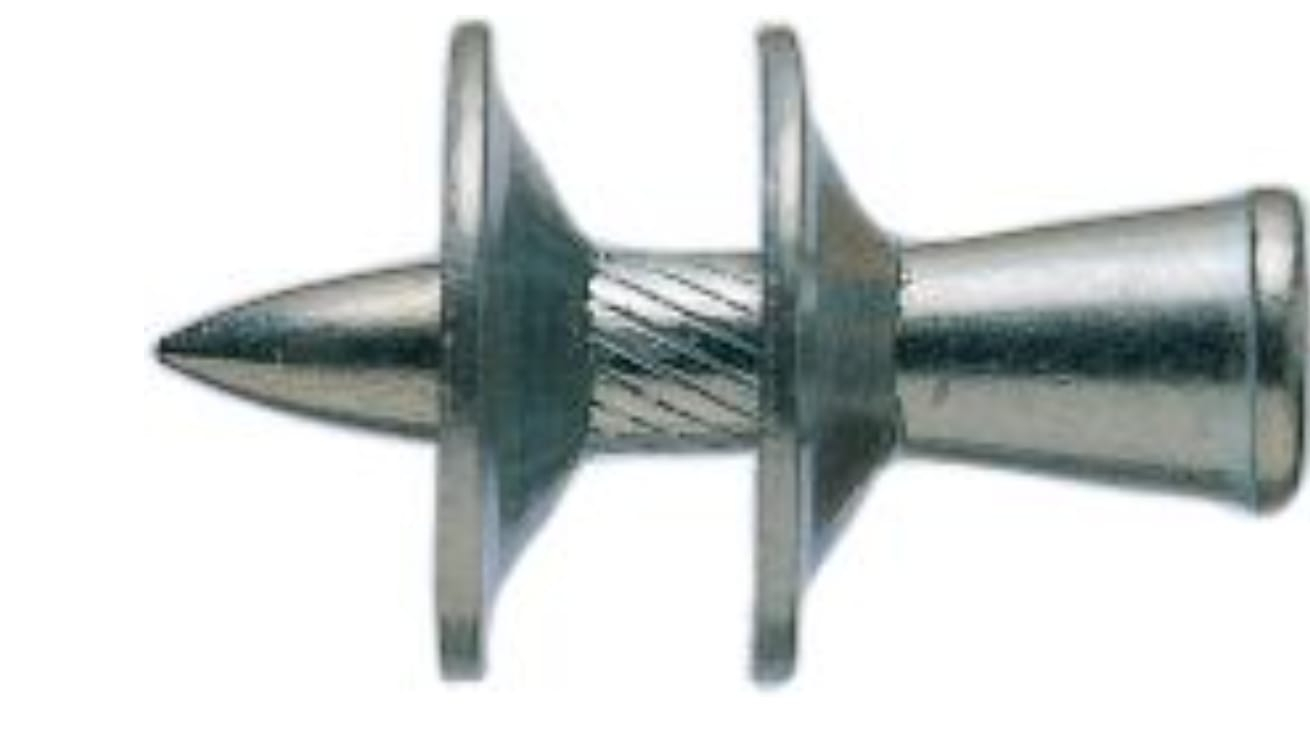

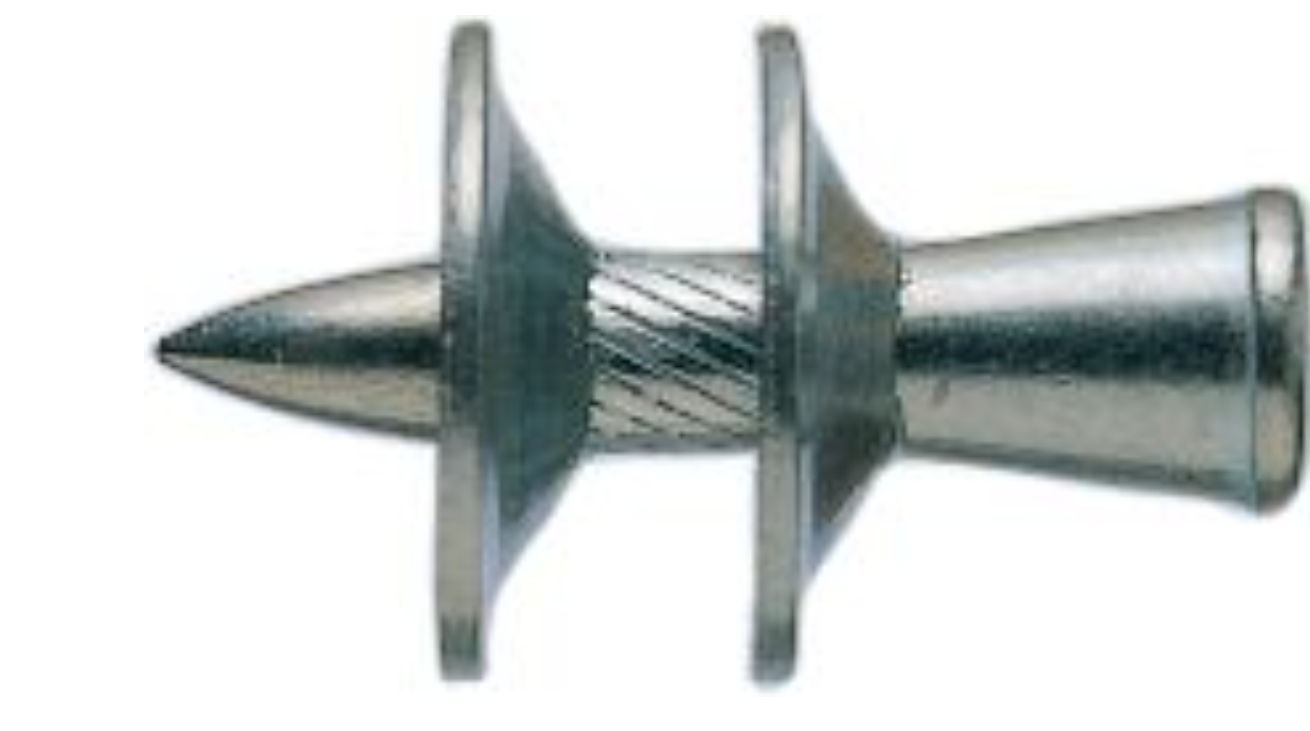

C) două cuie din oțel carbon cu Ø 4,5 mm, lungime 22,5 mm, Ø cap 14 mm, care trebuie trecute prin cele două găuri din placă.





Toate componentele conectorului sunt placate cu zinc, cu o grosime medie de protecție de 8 μm, corespunzând a 2 cicluri de rezistență la coroziune „Kesternich”.

Conector din oțel Tecnaria CTF
COD ÎNĂLŢIME
CTF020 20 mm *
CTF025 25 mm *
CTF030 30 mm
CTF040 40 mm
CTF060 60 mm
CTF070 70 mm
CTF080 80 mm
CTF090 90 mm
CTF105 105 mm
CTF125 125 mm
CTF135 135 mm


Conector de forfecare DIAPASON





Specificații

Consolă de conectare presată din tablă galvanizată cu grosimea de 3 mm. Dimensiunile plăcii de bază cu nervuri 70×55
mm cu două aripioare înclinate 55×100 mm / 55×125 mm. Modelată pentru utilizare pe diverse tipuri de tablă și proiectată pentru a primi armături. Fixată pe structură cu 4 cuie de înaltă rezistență. Certificată CE.






COMPOZIȚIA CONECTORULUI

Conectorul TECNARIA DIAPASON este alcătuit dintr-o placă de oțel galvanizat cu grosimea de 3 mm, cu o placă de bază dreptunghiulară cu nervuri de 70×55 mm, presată în formă de „U” cu două aripi înclinate. În partea înclinată există patru găuri pentru a găzdui bare transversale de oțel.

Patru cuie din oțel de înaltă rezistență trec prin găurile prevăzute în placă și fixează conectorul pe structura metalică.
Înălțimile disponibile sunt 100 și 125 mm.

Cuiele utilizate sunt din oțel carbon Ø 4,5 mm, lungime 22,5 mm, Ø cap 14 mm. Cuiele utilizate sunt din oțel carbon Ø 4,5 mm, lungime 22,5 mm, Ø cap 14 mm.





Conector de forfecare diapazon
COD ÎNĂLŢIME
CTFD 100 100 mm
CTFD 125 125 mm


CATALOG TECNARIA - CONECTORI
